Installation simple
Grâce à la géométrie de la tige, l’installation du LOOK 351/SC est facilitée : les supports d’ancrage au pilier et au portail doivent être placés à la même hauteur.
chevron_left
chevron_right

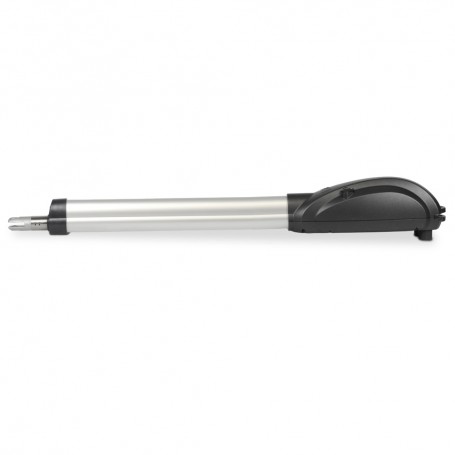

LOOK 351/SC Vérin électro-mécaniq 230V course 320mm
LOOK 351/SC Vérin électro-mécaniq 230V course 320mm Verin electromecanique sans platine de commande ni couvre-tige, avec plaques de fixation a visser. Intensite dusage: residentiel - Course 320 mm - Pour vantails jusqua 3 mt.
Vente uniquement aux professionnels
LOOK 351/SC, vérin électromécanique 230V course 320 mm pour portail battant jusqu’à 3 m par battant
Le DEA LOOK 351/SC est un vérin électromécanique 230V pour portail battant résidentiel jusqu’à 3 m par battant. Il est livré sans platine de commande et sans couvre-tige, avec les plaques de fixation réglables MLS/SFR incluses. Pour compléter l’installation, la platine conseillée est la NET230N/C.
230V
Motorisation résidentielle pour portail battant.
Jusqu’à 3 m par battant
Adapté aux vantaux jusqu’à 3 m par battant selon configuration.
Course 320 mm
Version courte de la gamme LOOK, couvre-tige CS320 optionnel.
Caractéristiques techniques du LOOK 351/SC
COD. 627000230VAlimentation moteur
3 mLongueur maximale du battant
400 kgPoids max. du battant à 3 m
320 mmCourse utile du vérin
Sans encodeurVersion standard 351/SC
Jusqu’à 120°Angle d’ouverture selon configuration
300 WPuissance maximale absorbée
1650 NForce de poussée
16 mm/sVitesse maximale de tige
20 sTemps d’ouverture à 90°
22 cycles/hCycle de travail
NET230N/CPlatine de commande à prévoir
MLS/SFRPlaques de fixation incluses
Sans couvre-tigeCS320 disponible en option
9,4 kgPoids avec emballage
IP24Niveau de protection constructeur
À vérifier avant installation
Conseil technique
Platine à prévoir
Le moteur 351/SC est vendu sans platine : prévoir une armoire NET230N/C pour compléter l’installation.
Couvre-tige optionnel
Pour une finition plus esthétique, prévoir le couvre-tige CS320 adapté à la course 320 mm.
Électro-serrure
À prévoir si le vantail dépasse 2 m, en cas de vent fort ou selon la structure du portail.
Version sans encodeur
Le 351/SC est la version 230V standard sans encodeur ; pour l’encodeur, utiliser la version 351EN/SC.
Schéma d’installation type DEA LOOK
Les repères du schéma sont repris dans les produits associés ci-dessous.
Produits associés à l’installation type
Éléments à prévoir selon la configuration du portail et les besoins du chantier.
Installation type DEA LOOK 351/SC
1
2
3
4
5
6
Option
Les points forts du LOOK 351/SC
Une motorisation 230V robuste, simple à installer et adaptée aux portails battants résidentiels jusqu’à 3 m par battant.
Matériaux performants
Le moteur pour portails battants LOOK est robuste grâce à ses engrenages métalliques et à ses composants externes en aluminium et acier, conçus pour résister à l’usure mécanique et au temps.
Déverrouillage manuel
En cas de coupure de courant, le mécanisme peut être déverrouillé manuellement de l’intérieur à l’aide de la clé fournie, afin de manœuvrer le portail.
Couvre-tige optionnel CS320
La tige télescopique en acier inoxydable du LOOK peut être complétée par un couvre-tige CS320 pour une finition plus harmonieuse, plus propre et plus esthétique.
Version course 320 mm
Le 351/SC fait partie des versions LOOK à course 320 mm, prévues pour les portails battants jusqu’à 3 m par battant. La gamme LOOK existe aussi en course 520 mm pour les passages plus larges.
Commande smartphone possible
Avec l’application DEAuser et une installation compatible NET-COM, il est possible de piloter l’automatisme depuis un smartphone et de vérifier l’état de l’installation à distance.
627000
- Volts
- 230 V
- Poids max du battant
- Jusqu'à 400 kg
- Intensité d'utilisation
- Résidentiel
- Longueur max du battant
- 3 m
- Course
- 320 mm
- Angle maximal d'ouverture
- 100°
- Existe en version KIT :
- Ref. 627630
