Polyvalent grâce aux fixations réglables
Le moteur STING peut être installé dans de nombreuses situations grâce aux plaques de fixation réglables incluses. Elles permettent d’adapter l’automatisme à la structure du pilier et à l’espace disponible.
chevron_left
chevron_right
STING/230
STING/230 - VERIN ELECTROMECANIQUE POUR PORTAILS BATTANTS JUSQUA 3M

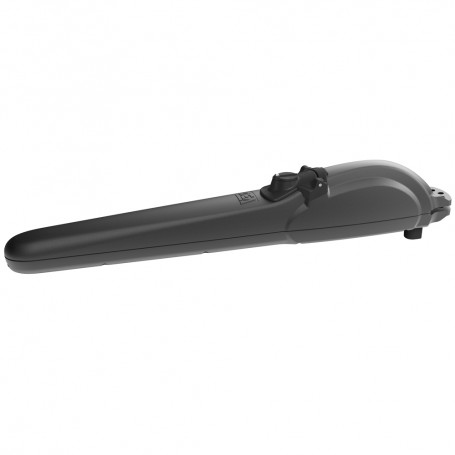

STING, vérin électromécanique 230V pour portail battant jusqu’à 3 m
Le DEA STING est un automatisme électromécanique 230V pour portails battants résidentiels. Adapté aux vantaux jusqu’à 3 m, il offre une course de 334 mm, une vitesse maximale de 16 mm/s et une ouverture à 90° en 20,9 s.
230V
Version électromécanique 230V pour portail battant résidentiel.
Jusqu’à 3 m
Adapté aux portails battants résidentiels selon les limites d’utilisation.
20,9 s
Temps indicatif d’ouverture à 90° selon les caractéristiques de l’installation.
Caractéristiques techniques du STING
COD. 62505018 cycles/hCycle de travail (manœuvres/h)
3 mLongueur maximale du vantail
334 mmCourse utile du vérin
16 mm/sVitesse maximale
20,9 sTemps d’ouverture à 90°
1650 NPoussée maximale
300 WPuissance maximale absorbée
NET230N/CPlatine de commande à prévoir
110°Angle d’ouverture maximal selon installation
MLS/SFRPlaques de fixation réglables incluses
MAC/FMButées mécaniques optionnelles
IPX4Niveau de protection
À vérifier avant installation
Conseil technique
Moteur seul
Cette référence correspond au vérin STING 230V. La platine NET230N/C est à prévoir séparément.
Butées MAC/FM
Les butées mécaniques de fin de course sont optionnelles et peuvent être associées à l’installation type.
Fixations incluses
Les plaques de fixation réglables MLS/SFR sont incluses pour faciliter l’adaptation au pilier.
Électro-serrure
À prévoir si le vantail dépasse 2 m, en cas de vent fort ou selon la structure du portail.
Exemple d’installation type DEA STING
Une configuration 230V pour motoriser un portail battant résidentiel avec un vérin STING.
Produits associés à l’installation type
1
2
3
4
5
6
7
8
Les points forts du moteur DEA STING
Un vérin 230V robuste, polyvalent et simple à installer pour portail battant résidentiel.
Installation rapide et propre
Les butées mécaniques MAC/FM, disponibles en option, permettent d’arrêter le vantail directement au niveau du moteur. Elles peuvent simplifier l’installation et éviter certaines butées au sol selon la configuration du portail.
Matériaux performants
Le moteur pour portails battants STING est conçu avec des matériaux solides, résistants à l’usure mécanique et au temps. Son corps monobloc en aluminium et acier apporte robustesse et durabilité.
Déverrouillage manuel sécurisé
En cas de panne de courant ou de défaut technique, le mécanisme peut être déverrouillé manuellement à l’aide de la clé métallique fournie, afin de manœuvrer le portail depuis l’intérieur de la propriété.
Pilotage depuis smartphone
Avec une installation compatible NET-COM et l’application DEAuser, le portail peut être commandé depuis un smartphone. L’état de l’automatisme peut également être consulté à distance selon les accessoires installés.
Gestion 230V avec platine NET230N/C
Associé à la platine NET230N/C, STING bénéficie d’une commande adaptée aux motorisations 230V. Les accessoires de sécurité comme les photocellules renforcent la fiabilité de l’installation au quotidien.
625050
- Alimentation moteur
- 230 V
- Poids maximal du portail ou vantail
- Jusqu'à 400 kg
- Intensité d'utilisation
- Résidentiel
- Encodeur
- Non
- Longueur maximale du vantail
- 3 m
- Course
- 334 mm
- Angle maximal d'ouverture
- 110°
- Existe en version KIT :
- Ref. 625700
- Niveau de protection
- IPX4
- Puissance maximale absorbée
- 300 W
- Force de poussée maximale
- 1650 N
- Cycle de travail
- 18 cycles/h
- Temps d’ouverture à 90°
- 20,9 s
- Vitesse de déplacement
- 16 mm/s
- Platine de commande
- NET230 N/C
