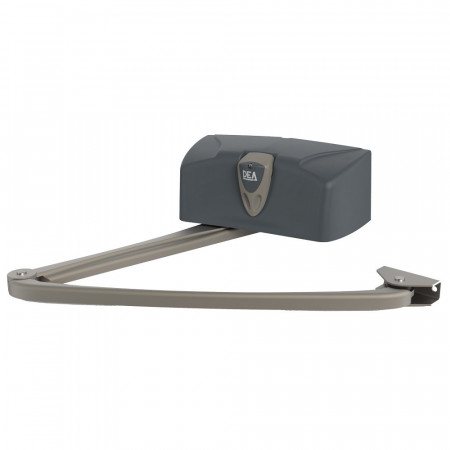

LIVI 502/230 Motoréducteur 230V

Name: LIVI 502/230 Motoréducteur 230V
Brand: DEA SUD OUEST
SKU: 623120

LIVI 502 Motoréducteur 230V Moto-réducteur électromécanique sans platine de commande ni bras (articulé ou a coulisse), avec plaques de fixation horizontales. Intensité d'usage: résidentiel - Pour vantails jusqu'a 3 mt.

Vente uniquement aux professionnels

Référence 623120 · DEA LIVI 502

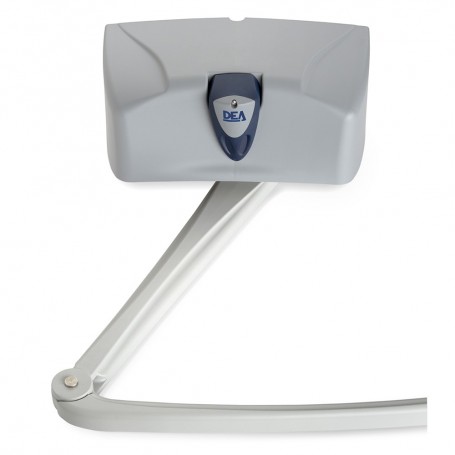

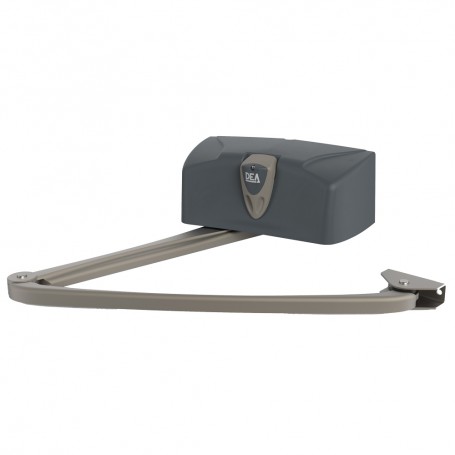

LIVI 502, moteur à bras pour portail battant

Le DEA LIVI 502 est un motoréducteur électromécanique 230V à bras pour portail battant jusqu’à 3 m. Le moteur est livré sans bras et sans platine de commande, avec sa plaque de fixation horizontale.

230VAlimentation de la motorisation.

Jusqu’à 3 mLongueur maximale du vantail pour cette version.

12 sTemps d’ouverture à 90°.

Caractéristiques techniques du LIVI 502

COD. 623120

Moteur seulConfiguration de la référence

22 cycles/hCycle de travail

3 mLongueur maximale du vantail

12 sTemps d’ouverture à 90°

295 NmCouple maximal

300 WPuissance maximale absorbée

NET230N/C à prévoirPlatine de commande

IP44Niveau de protection

13,5 kgPoids avec emballage indiqué au catalogue

110 manœuvres/24 hMaximum sur 24 heures

Sans fins de courseConfiguration catalogue

Bras non inclusBras de transmission

Informations techniques complémentaires

Spécifications détaillées

Sans encodeurContrôle de la course

8 µFCondensateur incorporé

-20 à +50 °CTempérature de fonctionnement

150 °CProtection thermique du moteur

< 70 dBAPression sonore

135°Angle d’ouverture maximal avec bras adapté

À vérifier avant installation

Conseil technique

Bras à choisirChoisir le bras 560A/X ou les bras à glissière gauche/droit selon la configuration.

Platine externeLa platine NET230N/C avec boîtier est vendue séparément.

Grands piliersLa plaque verticale 560P permet un montage perpendiculaire lorsque l’espace disponible est réduit.

Limites d’utilisationLe poids admissible dépend de la longueur, de la hauteur, de la structure et de l’exposition au vent.

L’automatisme à bras DEA LIVI 502

Une solution puissante pour les portails battants de grandes dimensions et les piliers importants.

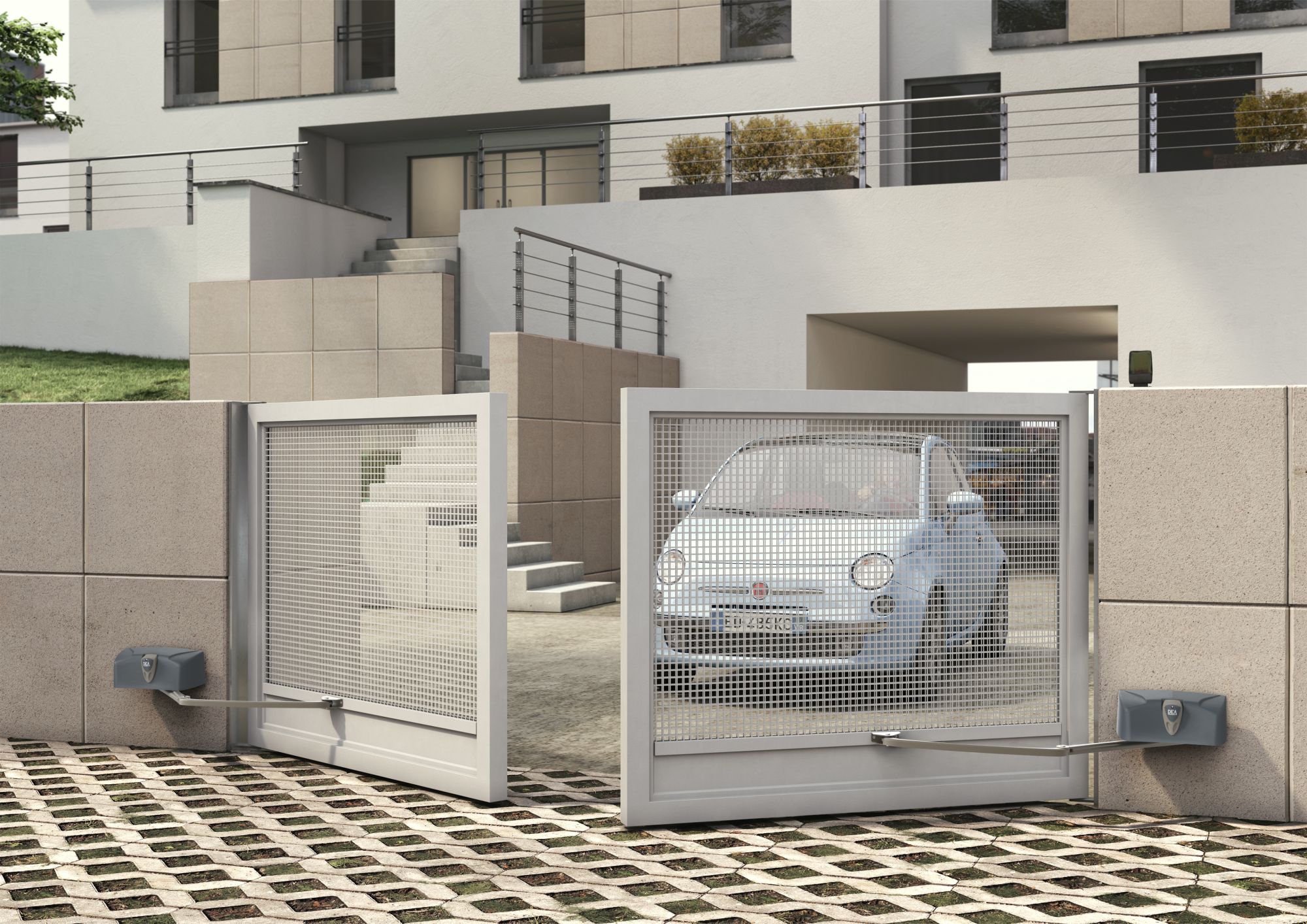

Automatisme à bras DEA LIVI 502 installé sur un portail battant

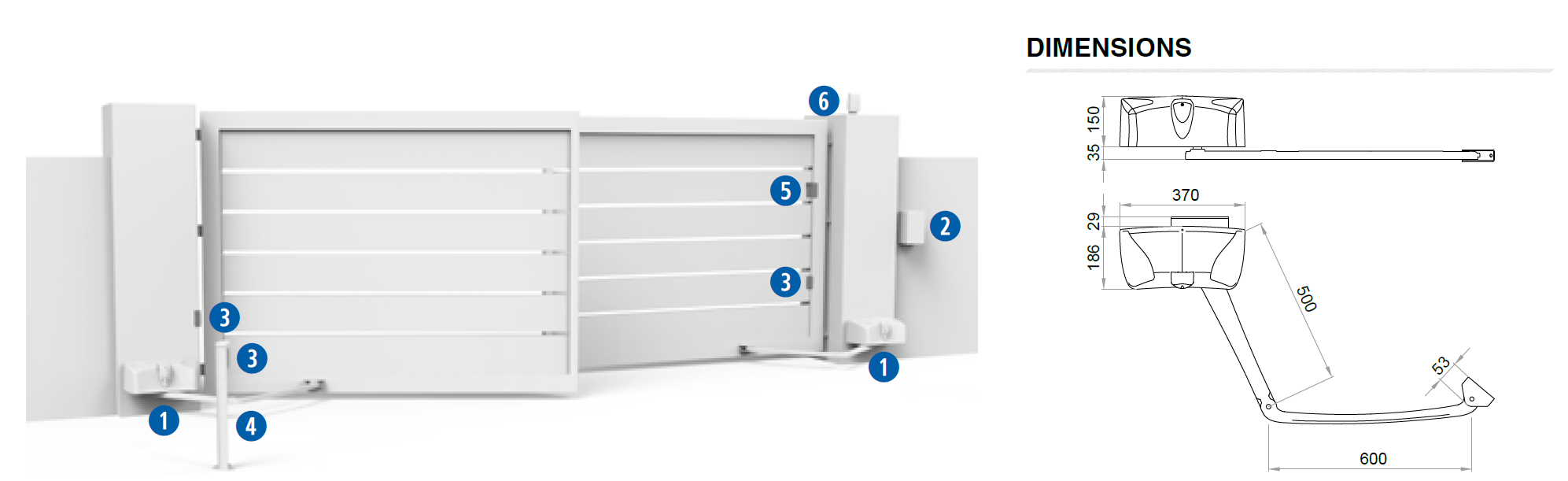

Présentation et dimensions du DEA LIVI 502

Schéma d’installation type avec bras articulé et dimensions du moteur.

Schéma d’installation et dimensions du moteur à bras DEA LIVI 502

Produits associés à l’installation type

LIVI 502

Motoréducteur 230V pour vantail jusqu’à 3 m

Voir la fiche produit

NET230N/C

Armoire électronique 230V avec boîtier à prévoir

Voir la fiche produit

LINE-X

Jeu de photocellules synchronisables en saillie

Voir la fiche produit

POST60

Potelet h.55 cm en aluminium avec couvercle

Voir la fiche produit

GT-KEY

Sélecteur à clé en aluminium anti-vandale

Voir la fiche produit

AURA-X

Feu clignotant LED multi-tension avec antenne

Voir la fiche produit

GTX4

Émetteur rolling code blanc 4 fonctions

Voir la fiche produit

Bras et accessoires spécifiques LIVI 502

560A/X

Bras articulé en aluminium

Voir la fiche produit

560BS/X

Bras à glissière gauche avec coulisse

Voir la fiche produit

560BD/X

Bras à glissière droit avec coulisse

Voir la fiche produit

560P

Plaque de fixation verticale

Voir la fiche produit

560M

Dispositif de déverrouillage avec câble

Voir la fiche produit

BLINDOS

Boîte extérieure pour déverrouillage par câble

Voir la fiche produit

Les points forts du moteur DEA LIVI 502

Une motorisation à bras robuste, adaptable et compatible avec les solutions connectées DEA.

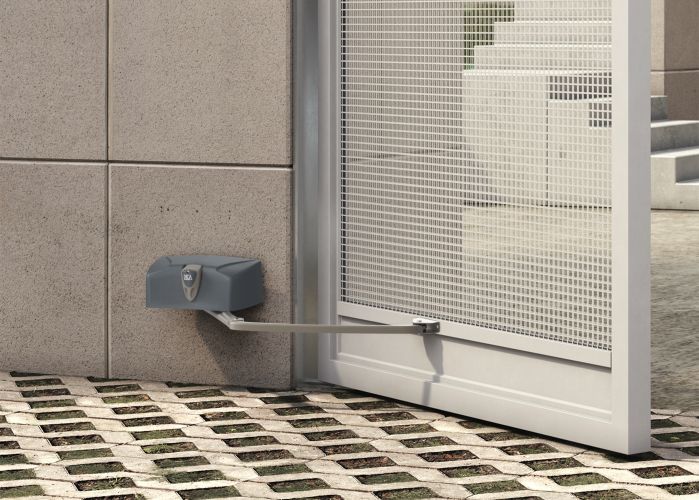

Idéal sur de grands piliers

Le LIVI 502 actionne des portails battants lourds et convient particulièrement aux grands piliers. La plaque verticale 560P permet aussi un positionnement perpendiculaire lorsque l’espace est limité.

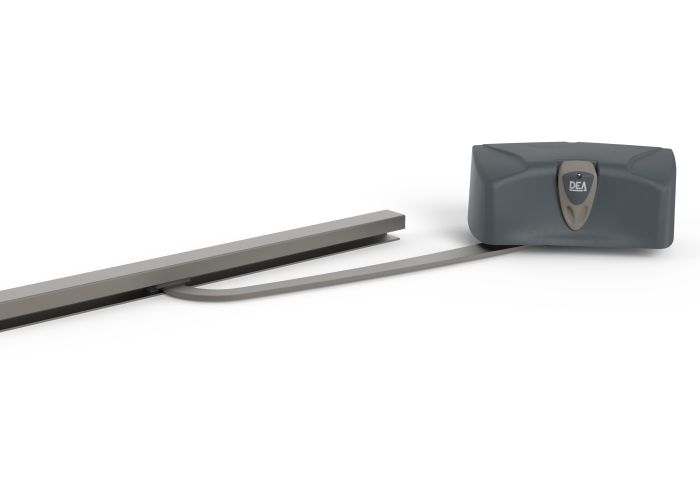

Bras à glissière pour espace réduit

Les bras à glissière 560BS/X et 560BD/X maintiennent le mouvement dans le rail lorsque la place disponible derrière le vantail est réduite.

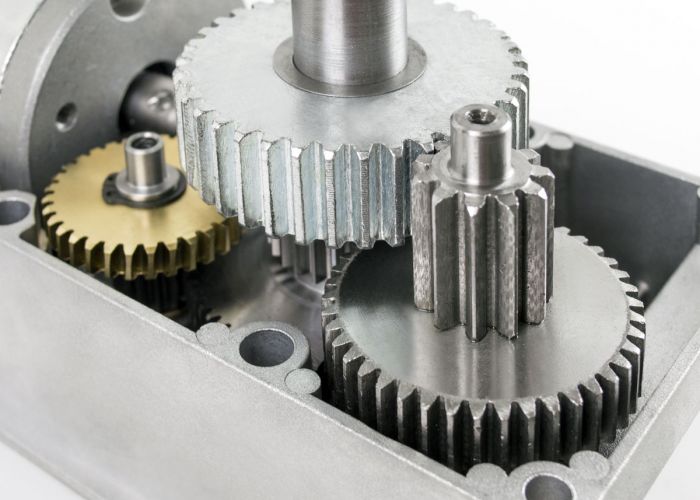

Mécanique interne robuste du DEA LIVI 502

Matériaux performants

La mécanique interne utilise des matériaux robustes, notamment le fer et le bronze, choisis pour résister aux intempéries et à l’usure mécanique.

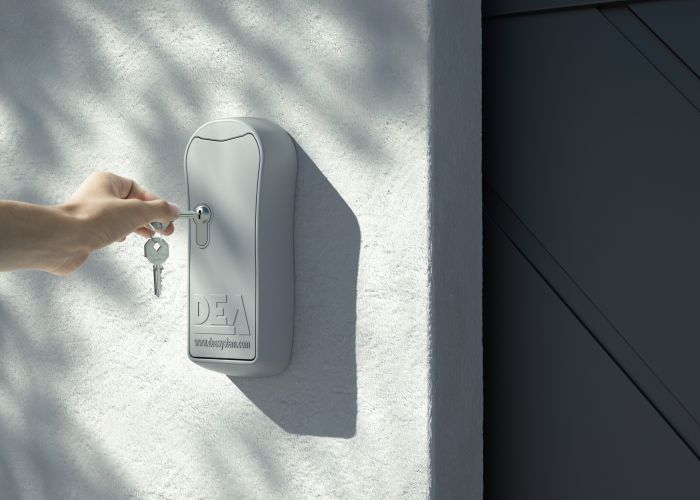

Déverrouillage manuel

En cas de coupure de courant, le mécanisme peut être déverrouillé manuellement avec la clé métallique ou depuis l’extérieur au moyen des accessoires 560M et BLINDOS.

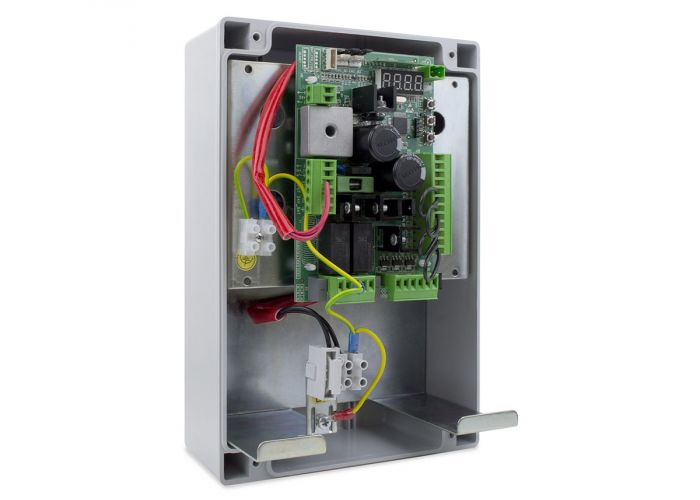

Platine de commande externe

Le LIVI 502 utilise une platine externe NET230N/C, vendue séparément, facilement accessible pour la programmation et la maintenance.

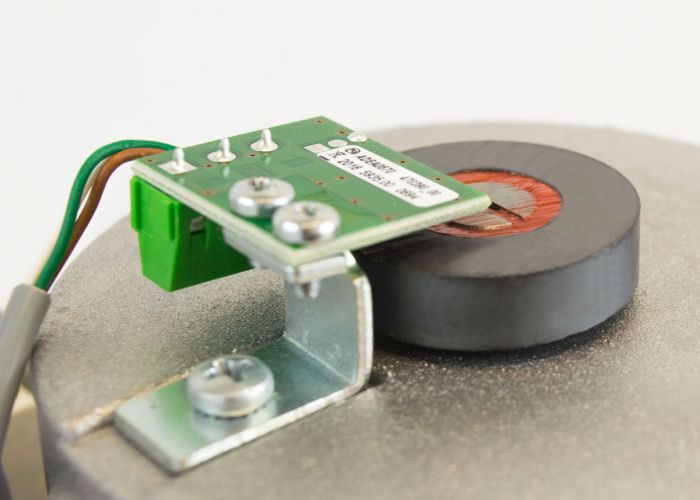

Détection précise de la course

Dans la gamme LIVI 502, la version 502EN intègre un encodeur pour une détection précise de la course. Cette référence ne comporte pas d’encodeur.

Commande DEAuser du portail par smartphone

Commande par smartphone

Avec les équipements compatibles, l’application DEAuser permet de commander le portail depuis un smartphone. NET-COM avec Data SIM permet aussi d’en consulter l’état à distance.
