Matériaux résistants à la corrosion
Le moteur GHOST 100 utilise des engrenages métalliques et des composants externes en aluminium et en acier. Son corps monobloc en aluminium avec traitement par cataphorèse renforce sa robustesse et sa protection.
chevron_left
chevron_right
GHOST 100/24CL Moteur GHOST100 24V + Cable 8mt
GHOST 100/24CL Moteur GHOST100 24V + Cable 8mt Moto-reducteur enterre sans platine de commande, avec levier de deverrouillage, cable de 8 mt. et fins de course mecaniques. Intensite dusage: semi-intensive - Boite de fondation non incluse.
Vente uniquement aux professionnels

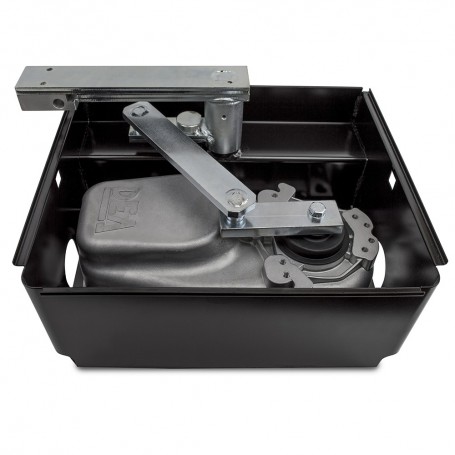

GHOST 100/24CL, moteur enterré pour portail battant jusqu’à 3,5 m
Le DEA GHOST 100/24CL est un automatisme enterré rapide 24V pour portails battants. Invisible une fois installé, il convient aux vantaux jusqu’à 3,5 m et jusqu’à 400 kg selon les limites d’utilisation. Son câble d’alimentation de 8 m est inclus.
24V
Version électromécanique 24V pour portail battant.
Jusqu’à 3,5 m
Pour vantail jusqu’à 400 kg selon la longueur et les limites d’utilisation.
14 s
Temps indicatif d’ouverture à 90° selon les caractéristiques de l’installation.
Caractéristiques techniques du GHOST 100
COD. 62126240 cycles/hCycle de travail (manœuvres/h)
3,5 mLongueur maximale du vantail
400 kgPoids maximal selon longueur du vantail
24VAlimentation moteur
14 sTemps d’ouverture à 90°
200 NmCouple maximal
50 WPuissance maximale absorbée
NET24N/CPlatine de commande à prévoir
180°Avec dispositif 116G/N en option
8 mCâble d’alimentation inclus
Butées intégréesFins de course mécaniques incluses
IP67Niveau de protection
Informations techniques complémentaires
Spécifications détaillées100 manœuvres/24 hNombre maximal de manœuvres sur 24 heures
-20 à +50 °CTempérature de fonctionnement
< 70 dBAPression acoustique en fonctionnement
À vérifier avant installation
Conseil technique
Moteur seul

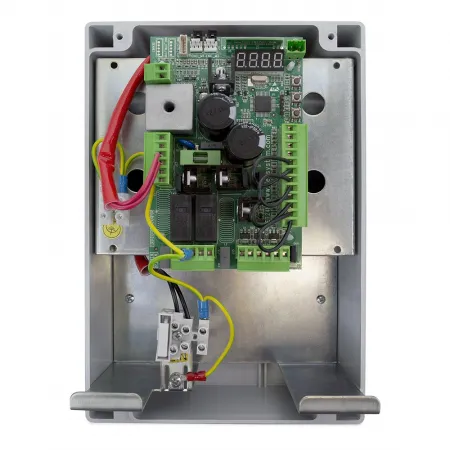

Le caisson de fondation et la platine NET24N/C sont à prévoir séparément.
Caisson 215 ou 215I
Choisir le caisson traité par cataphorèse ou la version en acier inoxydable.
Butées intégrées
Les butées mécaniques permettent une installation sans butées au sol.
Électro-serrure
Obligatoire si le vantail dépasse 2 m et à prévoir selon le vent ou la structure.
Présentation de l’automatisme enterré DEA GHOST 100
Une motorisation invisible, robuste et protégée pour portail battant résidentiel.
Produits associés à l’installation type
1
1
2
3
4
5
6
Les points forts du moteur DEA GHOST 100
Une motorisation enterrée invisible, résistante et simple à intégrer.
Ouverture jusqu’à 180°
Avec le dispositif à chaîne 116G/N disponible en option, le vantail peut s’ouvrir jusqu’à 180°. Cette solution est utile dans les passages étroits et les entrées où la circulation est contrainte.
Installation rapide et propre
Les butées mécaniques intégrées arrêtent le vantail sans imposer de butées au sol. L’installation reste plus simple, propre et invisible.
Encodeur disponible selon la version
La version GHOST 100/ENCL réf. 621253 intègre un encodeur. Il n’est pas inclus sur cette référence 621262.
Déverrouillage manuel sécurisé
En cas de panne de courant ou de défaut technique, le mécanisme peut être déverrouillé manuellement depuis l’intérieur afin de manœuvrer le portail.
Pilotage depuis smartphone
Avec une installation compatible NET-COM et l’application DEAuser, le portail peut être commandé depuis un smartphone et son état consulté à distance selon les accessoires installés.
621262
- Alimentation moteur
- 24 V
- Poids maximal du portail ou vantail
- 400 kg
- Intensité d'utilisation
- Semi-intensive
- Fins de course
- Butées mécaniques intégrées
- Longueur maximale du vantail
- 3,5 m
- Existe en version KIT :
- Ref. 621617
- Niveau de protection
- IP67
- Puissance maximale absorbée
- 50 W
- Couple maximal
- 200 Nm
- Cycle de travail
- 40 cycles/h
- Manœuvres maximales en 24 h
- 100 manœuvres/24 h
- Temps d’ouverture à 90°
- 14 s
- Température de fonctionnement
- -20 à +50 °C
- Pression sonore
- < 70 dBA
- Platine de commande
- NET24 N/C
