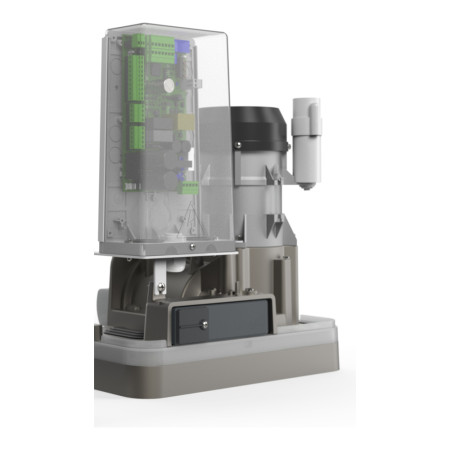

REV24/X/IB/M - Moteur coulissant 24V - 1400kg - Irréversible
Vente uniquement aux professionnels
REV24/X/IB/M, automatisme pour portail coulissant collectif et industriel
Motorisation DEA pour portail jusqu’à 1 400 kg, avec fins de course magnétiques et intégration dans un caisson anti-vandale IRONBOX.
Caractéristiques techniques
REV24/X/IB/MConfiguration IRONBOX à compléter
Cette fiche concerne le motoréducteur seul. Choisissez le caisson et l’électronique adaptés à l’installation.
Livré sans capot et sans platine électronique.
NET24 EVO/C250 réf. 678312, avec coffret et transformateur 250 VA.
Le motoréducteur seul est IPX0. La protection de l’ensemble dépend du caisson IRONBOX choisi et de la qualité de l’installation.

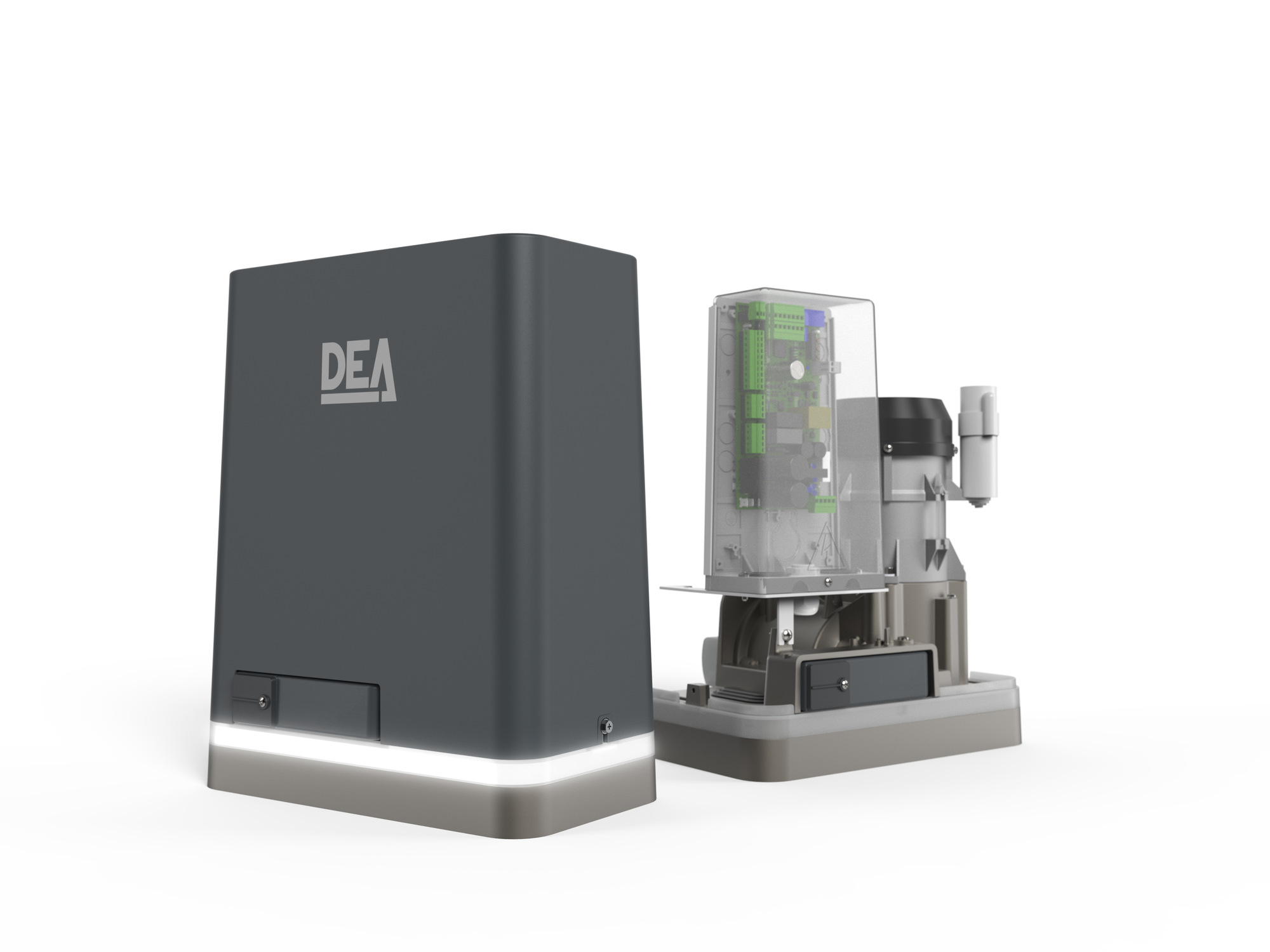

Présentation du moteur DEA REV/X
Toute la puissance de REV dans une nouvelle génération plus polyvalente.

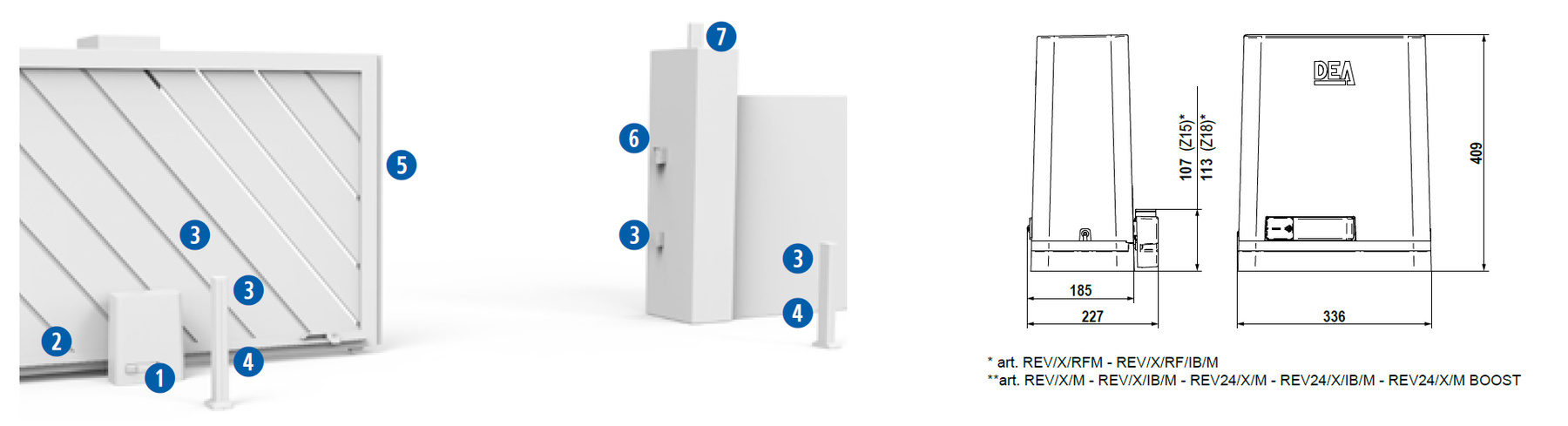

Installation type et dimensions
Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.
Produits repérés sur le schéma d’installation
Les points forts du moteur DEA REV24/X/IB/M
Les caractéristiques essentielles de cette variante.

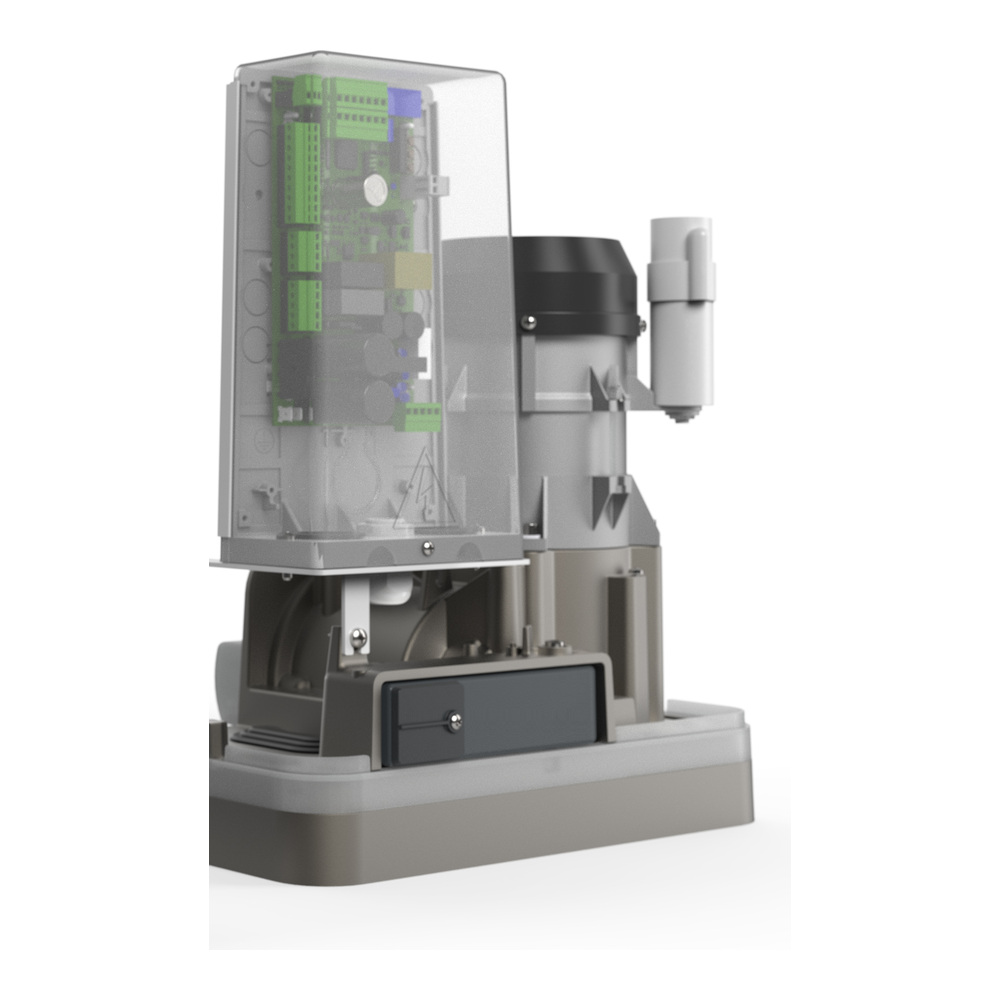

Motoréducteur IB 24 V
REV24/X/IB/M est livré sans capot ni platine : 540 N, jusqu’à 1 400 kg et Z18 h=35 mm (module 4 mm).
Intégration dans IRONBOX
Motoréducteur conçu pour IRONBOX/N ou IRONBOX/XS/N, avec indice IPX0 avant son intégration dans le caisson.
NET24 EVO/C250 réf. 678312 à prévoir
La platine NET24 EVO/C250 avec boîtier et transformateur 250 VA complète cette version IB.
- Alimentation moteur
- 24 V
- Fins de course
- Magnétiques
- Niveau de protection
- IPX0 hors caisson IRONBOX
- Puissance maximale absorbée
- 250 W
- Cycle de travail
- 36/h à 1 000 kg · 31/h à 1 400 kg
- Manœuvres maximales en 24 h
- 300 manœuvres/24 h
- Température de fonctionnement
- -20 à +50 °C
- Pression sonore
- < 70 dBA
- Platine de commande
- NET24 EVO/C250 réf. 678312
- Poids avec emballage
- 18 kg
- Pignon standard
- Z18 h=35 mm (module 4 mm)
- Poids maximal du portail
- 1 400 kg
- Poussée
- 540 N
- Vitesse
- 12 m/min
- Alimentation secteur
- 230 - 240 V ~ (50/60 Hz)
- Longueur de vantail de référence
- 8 m
