Référence 616060 · DEA REV/X

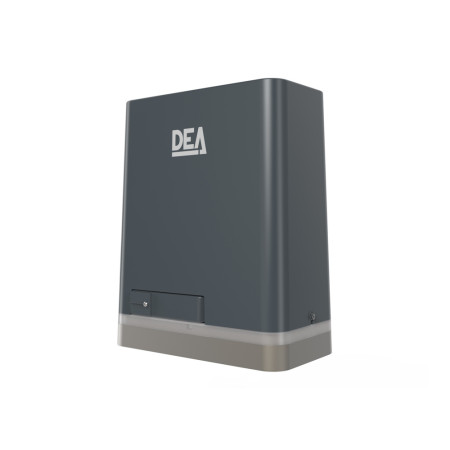

REV24/X/M, automatisme pour portail coulissant collectif et industriel

Motorisation DEA pour portail jusqu’à 1 400 kg, avec fins de course magnétiques.

1 400 kgPoids maximal du portail.

12 m/minVitesse nominale.

24 VAlimentation moteur.

Caractéristiques techniques

REV24/X/M

24 VAlimentation moteur

250 WPuissance maximale absorbée

540 NForce de poussée maximale

1 400 kgPoids maximal du portail

8 mLongueur de vantail de référence

12 m/minVitesse

36/h à 1 000 kg · 31/h à 1 400 kgCycle de travail

300 manœuvres/24 hManœuvres maximales en 24 h

IrréversibleFonctionnement

Fins de course magnétiquesDétection de fin de course

NET24 EVO inclusePlatine de commande

Z18 (module 4 mm)Pignon standard

IP44Niveau de protection

-20 à +50 °CTempérature

< 70 dBAPression sonore

18 kgPoids emballé

Présentation du moteur DEA REV/X

Toute la puissance de REV dans une nouvelle génération plus polyvalente.

Moteur DEA REV/X sur portail coulissant

Installation type et dimensions

Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.

Schéma installation et dimensions DEA REV/X

Produits repérés sur le schéma d’installation

1

REV24/X/M

Motoréducteur correspondant à cette fiche.

Voir la fiche produit

2

113

Crémaillère zinguée 30 × 12 mm avec entretoises.

Voir la fiche produit

3

POST60

Potelet aluminium h. 55 cm.

Voir la fiche produit

4

LINE-X

Jeu de photocellules synchronisables en saillie.

Voir la fiche produit

5

C20

Barre palpeuse mécanique de sécurité, longueur 2 m.

Voir la fiche produit

6

DIGIRAD/N

Clavier radio numérique à 4 canaux.

Voir la fiche produit

7

AURA-X

Feu clignotant LED multi-tension avec antenne intégrée.

Voir la fiche produit

GTX4

Émetteur rolling code blanc 4 fonctions.

Voir la fiche produit

127

Panneau de signalisation en français.

Voir la fiche produit

Les points forts du moteur DEA REV24/X/M

Les caractéristiques essentielles de cette variante.

24 V jusqu’à 1 400 kg

24 V jusqu’à 1 400 kg

Poussée maximale de 540 N selon la notice technique I16004 Rev. 00.

NET24 EVO intégrée

NET24 EVO intégrée

Gestion précise du mouvement, de la sensibilité et des ralentissements.

Usage intensif

36 manœuvres/h à 1 000 kg, 31 manœuvres/h à 1 400 kg et jusqu’à 300 manœuvres/24 h.

Fiche produit PDF

Alimentation moteur: 24 V
Fins de course: Magnétiques
Niveau de protection: IP44
Puissance maximale absorbée: 250 W
Cycle de travail: 36/h à 1 000 kg · 31/h à 1 400 kg
Manœuvres maximales en 24 h: 300 manœuvres/24 h
Température de fonctionnement: -20 à +50 °C
Pression sonore: < 70 dBA
Platine de commande: NET24 EVO incluse
Poids avec emballage: 18 kg
Pignon standard: Z18 (module 4 mm)
Poids maximal du portail: 1 400 kg
Poussée: 540 N
Vitesse: 12 m/min
Alimentation secteur: 230 - 240 V ~ (50/60 Hz)
Longueur de vantail de référence: 8 m

Fiche produit PDF

Notice technique REV/X - I16004 Rev. 00

Notice officielle DEA REV/X en français - installation, raccordement, mise en service et maintenance.

Téléchargement (4.87MB)

Brochure commerciale REV/X - version complète

Présentation commerciale complète DEA REV/X, modèles, caractéristiques, installation type et dimensions.

Téléchargement (5.19MB)

Brochure commerciale REV/X - version synthétique

Présentation commerciale synthétique DEA REV/X en français.

Téléchargement (5.06MB)

Choisissez un repère sur le schéma pour retrouver la pièce dans la liste. Vous pourrez ensuite ouvrir sa fiche.

Schéma

Vue éclatée REV/X — 24 V et BOOST avec les repères des pièces

Zoomez pour lire les repères. Vous pouvez déplacer le schéma agrandi.

Pièces détachées

Rechercher une pièce

1

Caisson réducteur peint REV/XRéf. 311680

2

RIC _ Bague d'étanchéité SC 30x56x10Réf. 157018

3

RIC _ Roulement 6206 ZZ (Lent) d30 D62 h16Réf. 121021

4.1

RIC _ Groupe vis sans fin REV/XRéf. 460790

4.3

Groupe vis sans fi n REV/X-BOOSTRéf. 460792

10

RIC _ Vis pointeau à tête plate M8x10 UNI 5923 DRI-LOC 2045Réf. 133511

12

RIC _ Vis filetée triangle TCHC zinguée M6x20Réf. 134601

13

Joint torique NBR 70 SH 67,95x2,62 TP 3268Réf. 156082

14.1

Groupe de déverrouillage interne REV/XRéf. 460780

14.3

RIC _ Groupe de déverrouillage interne REV/X-BOOSTRéf. 460782

15

RIC _ Joint torique NBR 70 SH 110x1.5Réf. 156066

16

Groupe bride REV/XRéf. 445301

17

RIC _ Lamelle de déverrouillage 14x83 ép.0.5Réf. 350341

18

RIC _ Vis filetée triangle TCHC zinguée m5x12Réf. 134603

19

RIC _ Groupe poignée de déverrouillage Gulliver/NRéf. 445340

20

RIC _ Vis TCHC 8.8 zinguée M6x70 demi-filet UNI 5931Réf. 132088

21

RIC _ Rondelle plate zinguée Ø6 UNI 6592Réf. 131502

22

RIC _ Ecrou autobloquant zingué M6 UNI 7473Réf. 131204

23

RIC _ Circlips externe inox Ø30 UNI 7435-22Réf. 130605

24

RIC _ Clavette 10x8x25 UNI 6604 ARéf. 130206

25.1

RIC _ Pignon d'entrainement M4 Z18 Øe80 zingué GulliverRéf. 360410

36

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M4x12 UNI 8112Réf. 134507

47

Cadre pour REV/X carterRéf. 323100

48

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M5x12 UNI 8112Réf. 134503

49

RIC _ Senseur magnétique E750 + support de fixation 1175Réf. 166010

50

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M4x8 UNI 8112Réf. 134512

51

RIC _ Presse-étoupe à membrane REV/XRéf. 323140

58

RIC _ Rondelle éventail zinguée M4Réf. 131710

64

RIC _ Carter de REV/XRéf. 328730

65

RIC _ Vis autof. tête bombée cruciforme inox Ø4.8x22 UNI 6954Réf. 134310

66

Carter de pignon REV RAL 7016Réf. 322181

67

RIC _ Plaque de fondation pour REV/XRéf. 383590

71

RIC _ Câble jaune-vert 1x1,5 L240 pour NET-EVORéf. 397760

72

RIC _ Câble noir 2x0.5 L430+fastonRéf. 396830

73.1

RIC _ Moteur 24V Ø77 100W REV/XRéf. 398202

73.2

RIC _ Moteur 24V Ø77 63W REV/X-BOOSTRéf. 398203

74

RIC _ Rondelle large zinguée Ø6.5x18x1.5Réf. 131401

81

RIC _ Vis TCHC 8.8 zinguée M5x45 demi-filet UNI 5931Réf. 132079

82

RIC _ Micro-interr. S16 contact or 4.8x0.5 levier longRéf. 164018

83

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M3x15 UNI 8112Réf. 134506

100

RIC _ Sachet d'accessoires REV/XRéf. 431040

101

Sachet d’accessoires came pour coulissants magnetique 150mmRéf. 430077
