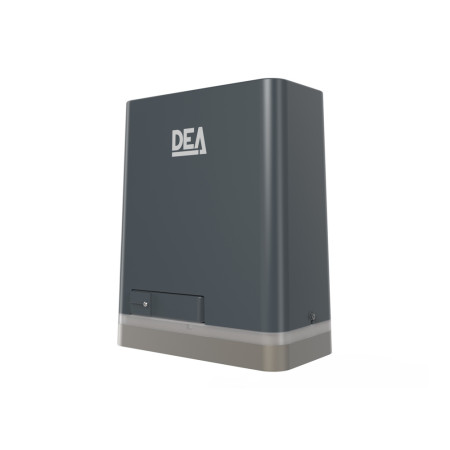

REV/X/RFM - Moteur coulissant 230V - 1400kg - NET230 EVO - Réversible

REV/X/RFM - Moteur coulissant 230V - 1400kg - NET230 EVO - Réversible

Vente uniquement aux professionnels

Référence 616051 · DEA REV/X

REV/X/RFM, automatisme pour portail coulissant collectif et industriel

Motorisation DEA pour portail jusqu’à 1 400 kg, avec fins de course magnétiques.

1 400 kgPoids maximal du portail.
10 m/minVitesse nominale.
230 VAlimentation moteur.

Caractéristiques techniques

REV/X/RFM
230 VAlimentation moteur
500 WPuissance maximale absorbée
1 200 NForce de poussée maximale
1 400 kgPoids maximal du portail
8 mLongueur de vantail de référence
10 m/minVitesse
27/h à 1 000 kg · 22/h à 1 400 kgCycle de travail
270 manœuvres/24 hManœuvres maximales en 24 h
Réversible avec frein · réducteur à bain d’huileFonctionnement
Fins de course magnétiquesDétection de fin de course
NET230 EVO inclusePlatine de commande
Z15 (module 4 mm)Pignon standard
12,5 µFCondensateur intégré
150 °CProtection thermique moteur
IP44Niveau de protection
-20 à +50 °CTempérature de fonctionnement
< 70 dBAPression sonore
18 kgPoids avec emballage

Présentation du moteur DEA REV/X

Toute la puissance de REV dans une nouvelle génération plus polyvalente.

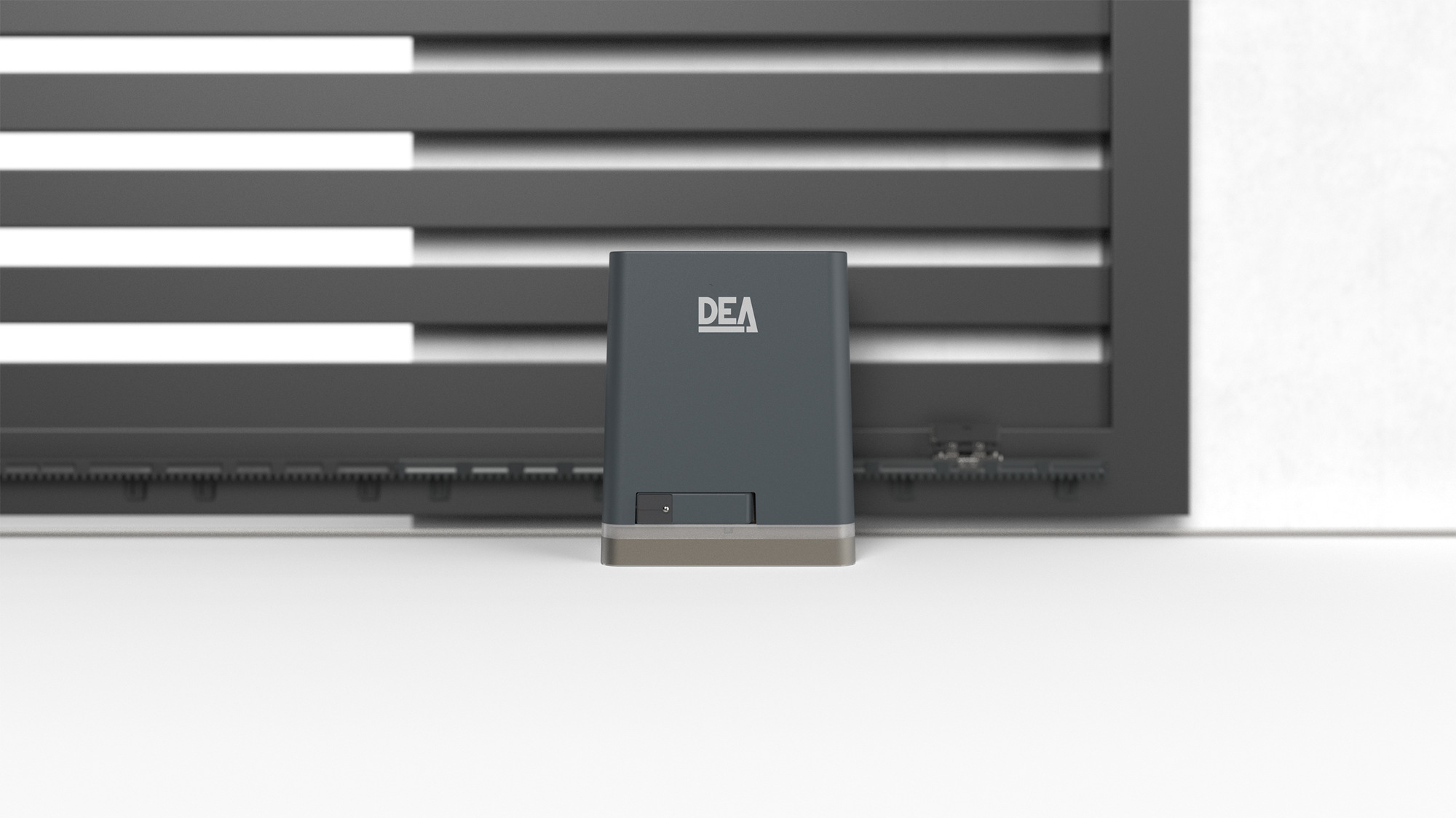

Moteur DEA REV/X sur portail coulissant

Installation type et dimensions

Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.

Schéma installation et dimensions DEA REV/X

Produits repérés sur le schéma d’installation

1REV/X/RFM

REV/X/RFM

Motoréducteur correspondant à cette fiche.

Voir la fiche produit
2113

113

Crémaillère zinguée 30 × 12 mm avec entretoises.

Voir la fiche produit
3POST60

POST60

Potelet aluminium h. 55 cm.

Voir la fiche produit
4LINE-X

LINE-X

Jeu de photocellules synchronisables en saillie.

Voir la fiche produit
5C20

C20

Barre palpeuse mécanique de sécurité, longueur 2 m.

Voir la fiche produit
6DIGIRAD/N

DIGIRAD/N

Clavier radio numérique à 4 canaux.

Voir la fiche produit
7AURA-X

AURA-X

Feu clignotant LED multi-tension avec antenne intégrée.

Voir la fiche produit
GTX4

GTX4

Émetteur rolling code blanc 4 fonctions.

Voir la fiche produit
127

127

Panneau de signalisation en français.

Voir la fiche produit

Les points forts du moteur DEA REV/X/RFM

Les caractéristiques essentielles de cette variante.

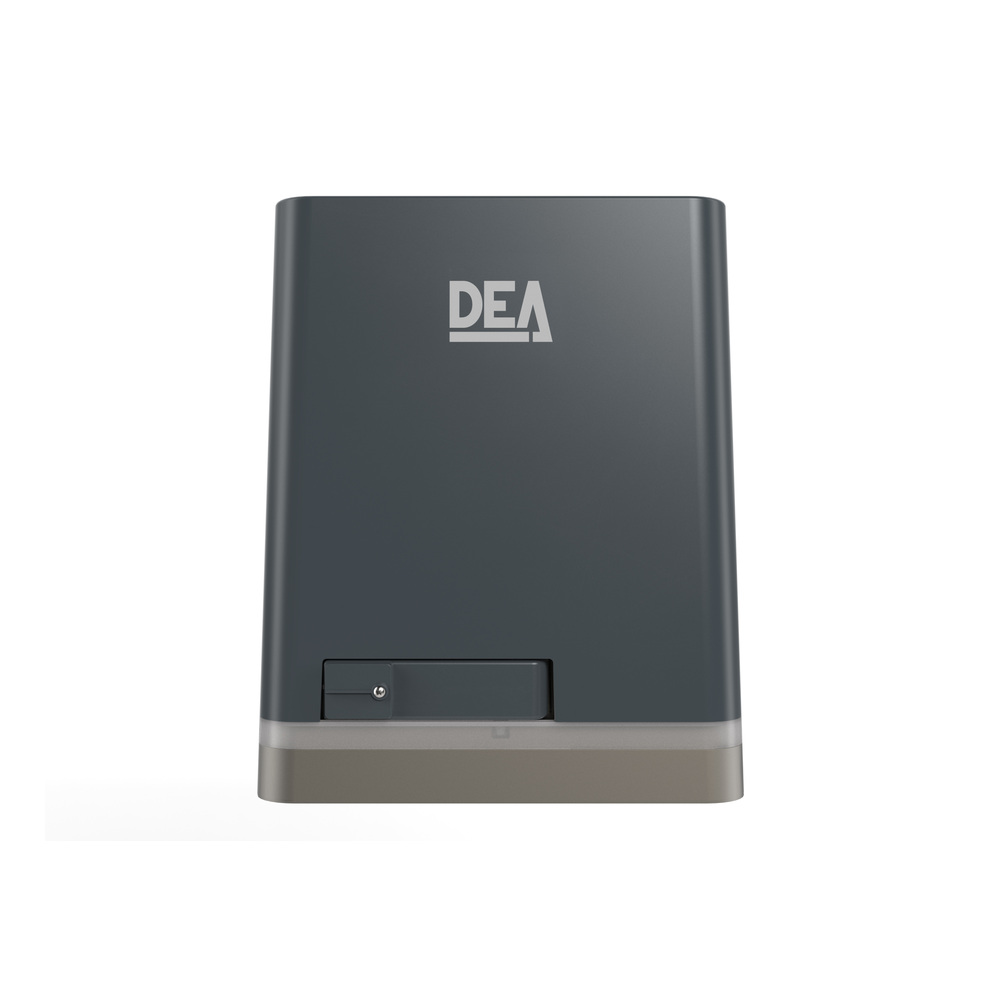

Réversible avec frein

Réversible avec frein

Motoréducteur 230 V pour portails jusqu’à 1 400 kg avec frein électromagnétique de stationnement.

Réducteur à bain d’huile

Réducteur à bain d’huile

Poussée de 1 200 N et pignon Z15 pour les applications collectives.

NET230 EVO intégrée

NET230 EVO intégrée

Vitesse, ralentissements et fins de course magnétiques gérés par la platine EVO.

REV/X/RFM : performance et évolutivité DEA230 V · 1 400 kg · 10 m/min · fins de course magnétiques.
Fiche produit PDF
616051
Alimentation moteur
230 V
Fins de course
Magnétiques
Niveau de protection
IP44
Puissance maximale absorbée
500 W
Cycle de travail
27/h à 1 000 kg · 22/h à 1 400 kg
Manœuvres maximales en 24 h
270 manœuvres/24 h
Température de fonctionnement
-20 à +50 °C
Pression sonore
< 70 dBA
Platine de commande
NET230 EVO incluse
Poids avec emballage
18 kg
Pignon standard
Z15 (module 4 mm)
Poids maximal du portail
1 400 kg
Poussée
1 200 N
Vitesse
10 m/min
Alimentation secteur
230 - 240 V ~ (50/60 Hz)
Longueur de vantail de référence
8 m
Condensateur intégré
12,5 µF
Protection thermique moteur
150 °C
Fiche produit PDF

Notice technique REV/X - I16004 Rev. 00

Notice officielle DEA REV/X en français - installation, raccordement, mise en service et maintenance.

file_download Téléchargement (4.87MB)

Brochure commerciale REV/X - version complète

Présentation commerciale complète DEA REV/X, modèles, caractéristiques, installation type et dimensions.

file_download Téléchargement (5.19MB)

Brochure commerciale REV/X - version synthétique

Présentation commerciale synthétique DEA REV/X en français.

file_download Téléchargement (5.06MB)

Choisissez un repère sur le schéma pour retrouver la pièce dans la liste. Vous pourrez ensuite ouvrir sa fiche.

100 %
Vue éclatée REV/X — 230 V réversible avec les repères des pièces

Zoomez pour lire les repères. Vous pouvez déplacer le schéma agrandi.

Pièces détachées

13
Joint torique NBR 70 SH 67,95x2,62 TP 3268Réf. 156082
Nous contacter
14.2
Groupe de déverrouillage interne REV/X RéversibleRéf. 460781
Nous contacter
25.2
Pignon d’entrainement M=4 Z=15 Øe=68 h=35 REV/XRéf. 360690
Nous contacter
101
Sachet d’accessoires came pour coulissants magnetique 150mmRéf. 430077
Nous contacter
Vue éclatée
