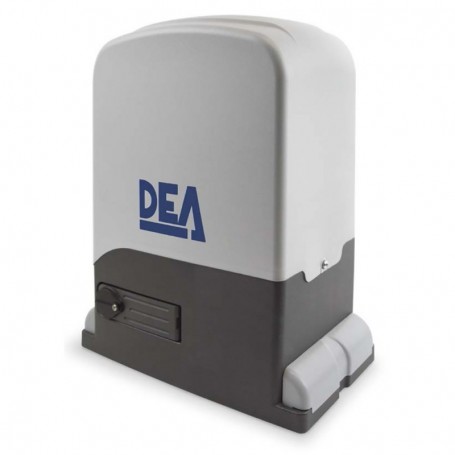

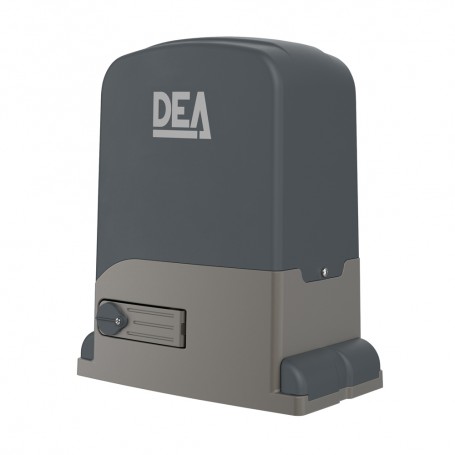

REV24/M BOOST Moteur coulissant 24V-1200kg fdc magnétique

REV24/M BOOST Moteur coulissant 24V-1200kg fdc magnétique

Vente uniquement aux professionnels

Référence 616025 · DEA REV

REV24/M BOOST, moteur coulissant 24V rapide pour portail jusqu’à 1200 kg

Le REV24/M BOOST est un moteur DEA pour portails coulissants collectifs et industriels. Cette version 24V avec platine NET24N BOOST est adaptée aux portails jusqu’à 1200 kg, avec fins de course magnétiques, encodeur et vitesse réglable jusqu’à 26 m/min.

1200 kg Adapté aux portails coulissants lourds avec besoin d’ouverture rapide.
26 m/min Version BOOST avec vitesse réglable jusqu’à 26 m/min.
NET24N BOOST Platine DEA dédiée au réglage rapide et précis du mouvement.

Caractéristiques techniques du REV24/M BOOST

COD. 616025
24V Alimentation moteur
NET24N BOOST Platine électronique intégrée
1200 kg Poids maximal du portail
26 m/min Vitesse maximale réglable
800 W Puissance maximale absorbée
861 N Poussée maximale
Encodeur Contrôle du mouvement et détection d’obstacles
Magnétique Fin de course magnétique
Irréversible Déverrouillage manuel par clé en cas de besoin
Z18 Pignon standard
22 manœuvres/h Cycle de travail jusqu’à 1200 kg
IP44 Indice de protection

À vérifier avant installation

Conseil technique
Poids limité à 1200 kg Cette version BOOST est prévue pour des portails jusqu’à 1200 kg, et non 1400 kg.
Crémaillère à prévoir Choisir une crémaillère adaptée au poids, à la vitesse et à la structure du portail.
Sécurités obligatoires Prévoir photocellules, barres palpeuses et signalisation selon la configuration du site.
Pas une version IB Cette référence n’est pas une version IRONBOX/IB : ne pas la confondre avec les références REV/IB.

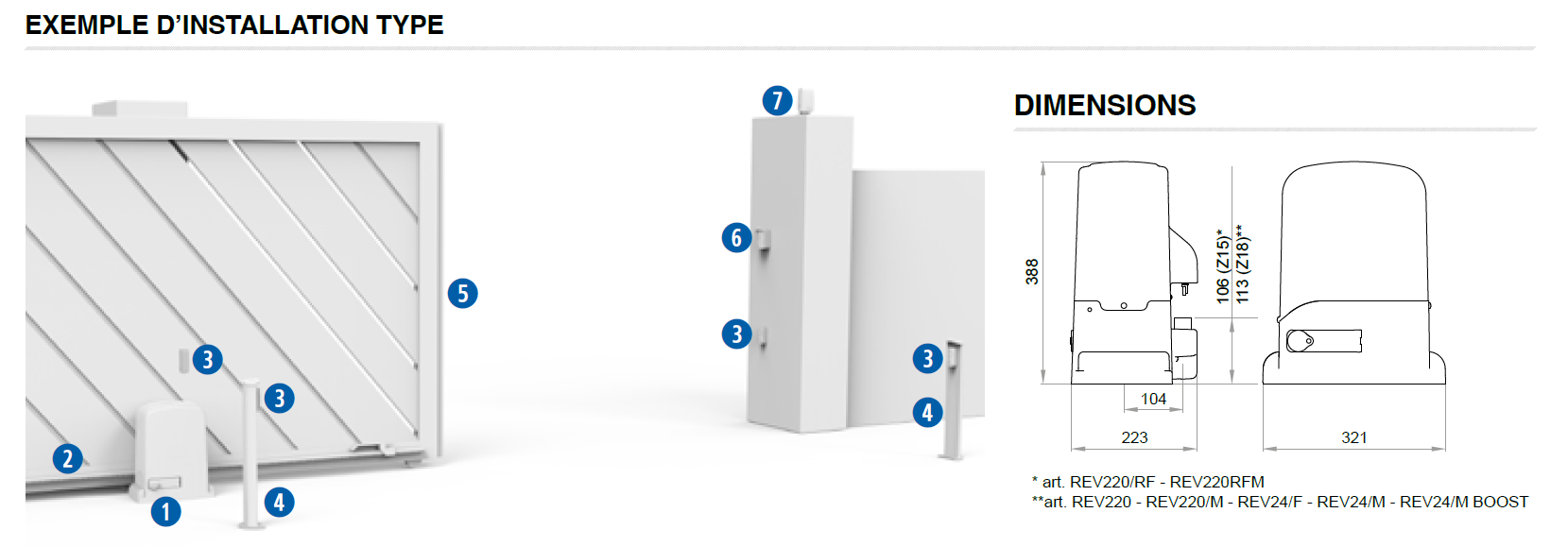

Exemple d’installation type DEA REV

Une motorisation coulissante rapide pour accès collectifs, industriels et sites intensifs.

Schéma d’installation type DEA REV pour portail coulissant

Produits associés à l’installation type

1 REV24/M BOOST moteur coulissant 24V 1200 kg DEA

REV24/M BOOST

Moteur coulissant 24V BOOST pour portail jusqu’à 1200 kg

Voir la fiche produit
2 Crémaillère zinguée 30x12 avec entretoises

Crémaillère 113

Crémaillère zinguée 30x12 avec entretoises

Voir la fiche produit
3 LINE-X photocellules synchronisables en saillie

LINE-X

Jeu de photocellules synchronisables en saillie

Voir la fiche produit
4 PILLY 60 potelet pour photocellules

PILLY 60

Potelet pour photocellules H60 cm, la paire, en option

Voir la fiche produit
5 Barre palpeuse mécanique COMPAPR2000

COMPAPR2000

Palpeur mécanique contact NF 2000 mm

Voir la fiche produit
6 GT-KEY sélecteur à clé

GT-KEY

Sélecteur à clé en aluminium anti-vandale

Voir la fiche produit
7 AURA-X feu clignotant à LED

AURA-X

Feu clignotant à LED multi-tension avec antenne intégrée

Voir la fiche produit
8 GTX4 émetteur rolling code

GTX4

Émetteur rolling code blanc 4 fonctions 433 MHz

Voir la fiche produit

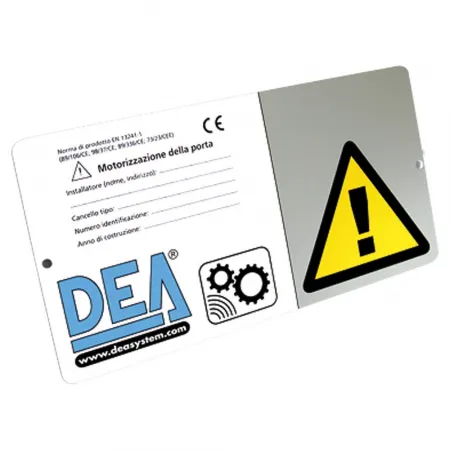

+ Panneau de signalisation en français

Panneau 127

Panneau de signalisation en français, en option

Voir la fiche produit

Les points forts du moteur DEA REV24/M BOOST

Un moteur coulissant 24V rapide, précis et adapté aux accès intensifs.

REV24/M BOOST moteur coulissant rapide

Ouverture rapide jusqu’à 26 m/min

La version REV24/M BOOST est pensée pour les accès où la rapidité d’ouverture est importante. Sa vitesse est réglable jusqu’à 26 m/min, selon les caractéristiques de l’installation.

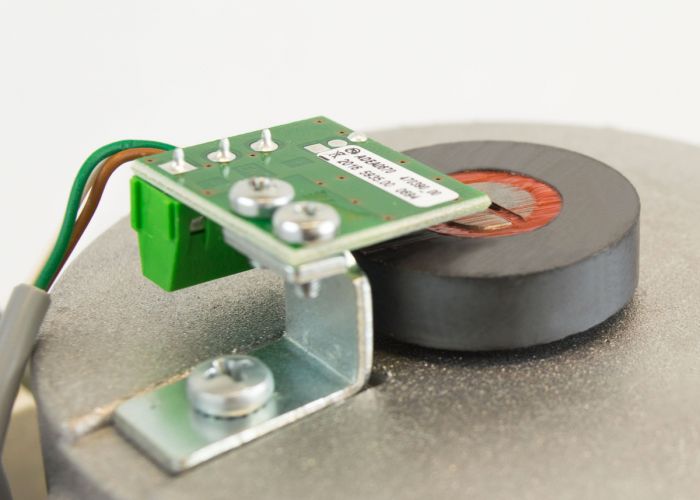

Encodeur DEA REV pour sécurité et fiabilité

Sûr et fiable avec encodeur

REV est équipé d’un système de détection de la course par encodeur. La platine commande le mouvement du portail, détecte les obstacles et inverse le sens de marche si nécessaire.

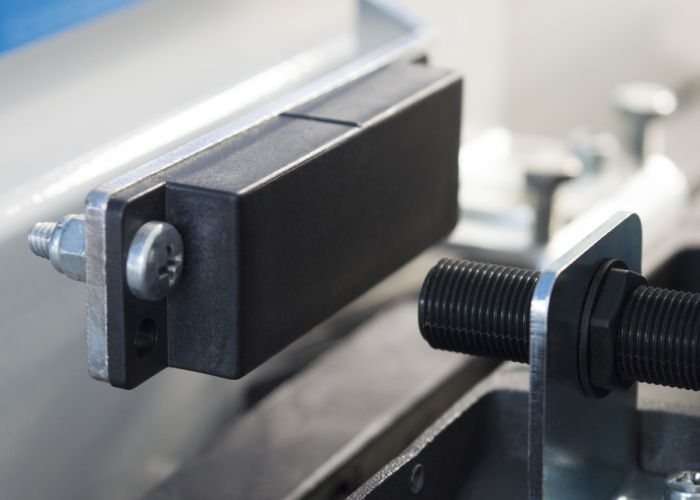

Fins de course magnétiques DEA REV

Fins de course magnétiques

Les fins de course magnétiques assurent une lecture précise des positions d’ouverture et de fermeture. Le mouvement reste calibré, même lorsque la crémaillère est exposée à la neige, au verglas ou aux conditions difficiles.

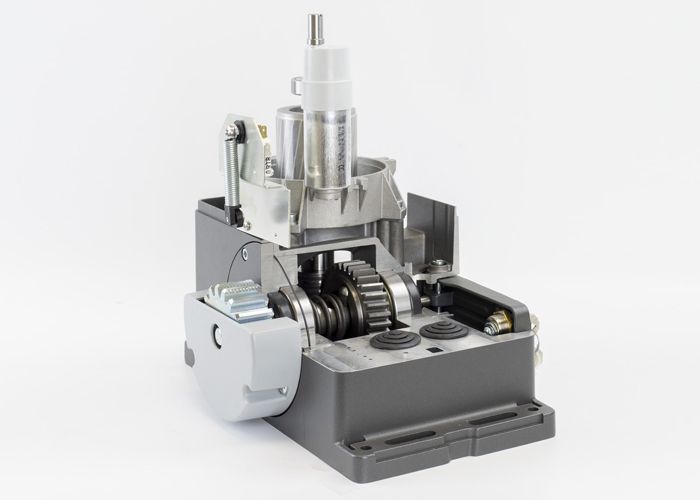

Matériaux performants DEA REV

Matériaux performants

Le moteur pour portails coulissants REV est robuste grâce à des matériaux solides, résistants aux intempéries et à l’usure mécanique, comme les engrenages en métal et la base en aluminium.

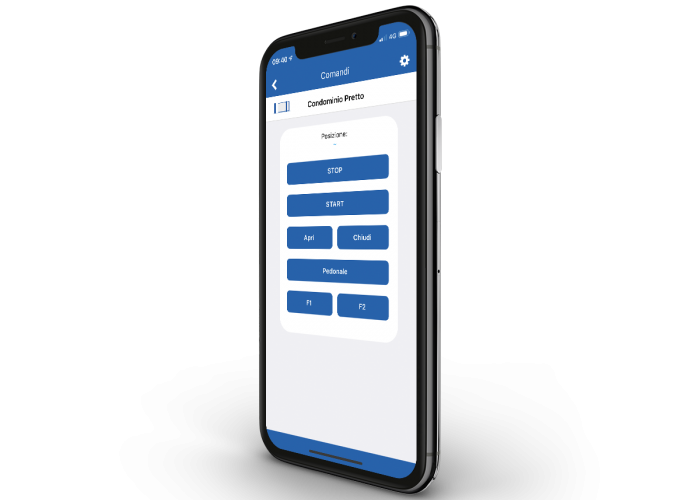

Application DEAuser pour piloter REV

Pilotage depuis smartphone

Grâce à l’application DEAuser, il est possible de piloter le portail depuis un smartphone. Avec NET-COM et Data SIM, l’état de l’automatisme peut aussi être consulté à distance.

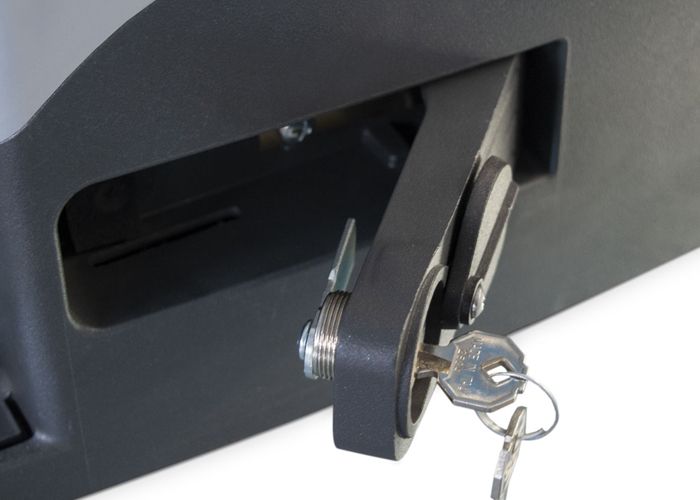

Déverrouillage manuel DEA REV

Déverrouillage manuel par clé

Le REV24/M BOOST est une version irréversible. En cas de coupure de courant, le portail peut être manœuvré après déverrouillage manuel avec la clé prévue.

REV24/M BOOST : le moteur DEA 24V rapide pour portail coulissant jusqu’à 1200 kg Une motorisation 24V avec NET24N BOOST, encodeur, fins de course magnétiques, vitesse réglable jusqu’à 26 m/min et ralentissement réglable en ouverture comme en fermeture.
616025
Volts
24 V
Poids max du battant
Jusqu'à 1200 kg
Intensité d'utilisation
Intensive
Fins de course
Magnétiques
Encodeur
Non
Moteur réversible
Non
