KIT LIVI 500P/NET portillon piéton 230 V | DEA

KIT LIVI 500P/NET 1moteur+Net230+Plaque Ver +bras 560BB

Name: KIT LIVI 500P/NET 1moteur+Net230+Plaque Ver +bras 560BB
Brand: DEA
SKU: 623680

KIT LIVI 500P/NET 1moteur+Net230+Plaque Ver +bras 560BB Moto-réducteur électromécanique réversible sans platine de commande. Intensité d'usage: résidentiel - contrôle moteur par encodeur - Pour vantail jusqu'a 1,5 mt. Disponible SEULEMENT en KIT.

Vente uniquement aux professionnels

Référence 623680 · DEA LIVI 500

KIT LIVI 500P/NET, motorisation réversible pour portillon piéton

Le KIT DEA LIVI 500P/NET est une solution 230 V avec bras à glissière pour portillon battant résidentiel jusqu’à 1,5 m. Il comprend le moteur réversible LIVI 500R/EN avec encodeur, le bras 560BB, l’armoire NET230N/C et la plaque 560S.

230 VAlimentation du moteur.

Jusqu’à 1,5 mLongueur maximale du vantail.

9 sTemps d’ouverture à 90°.

Caractéristiques techniques du KIT LIVI 500P/NET

COD. 623680

Kit pour un vantailConfiguration de la référence

20 cycles/hCycle de travail

1,5 mLongueur maximale du vantail

9 sTemps d’ouverture à 90°

150 NmCouple maximal

180 WPuissance maximale absorbée

NET230N/C inclusePlatine de commande

IP44Niveau de protection

19,5 kgPoids du kit indiqué au catalogue

160 manœuvres/24 hMaximum sur 24 heures

Encodeur intégréContrôle de la course

560BB inclusBras de transmission

Informations techniques complémentaires

Moteur 500R/EN

RéversibleFonctionnement mécanique

8 µFCondensateur incorporé

-20 à +50 °CTempérature de fonctionnement

150 °CProtection thermique du moteur

RésidentielIntensité d’utilisation

13,5 kgPoids emballé du moteur 500R/EN

À vérifier avant installation

Conseil technique

Électro-serrure obligatoireLe moteur étant réversible, une électro-serrure doit verrouiller le portillon en position fermée.

Portillon piétonCette référence est prévue pour un seul vantail piéton jusqu’à 1,5 m, et non pour un portail à deux vantaux.

Poids selon la longueurLe poids admissible diminue avec la longueur, la hauteur, la structure du vantail et son exposition au vent.

Sécurités à prévoirChoisir les photocellules, commandes et dispositifs de signalisation adaptés à l’analyse de risques du chantier.

Le kit réversible DEA LIVI 500P/NET

Une solution compacte avec bras à glissière pour automatiser un passage piéton.

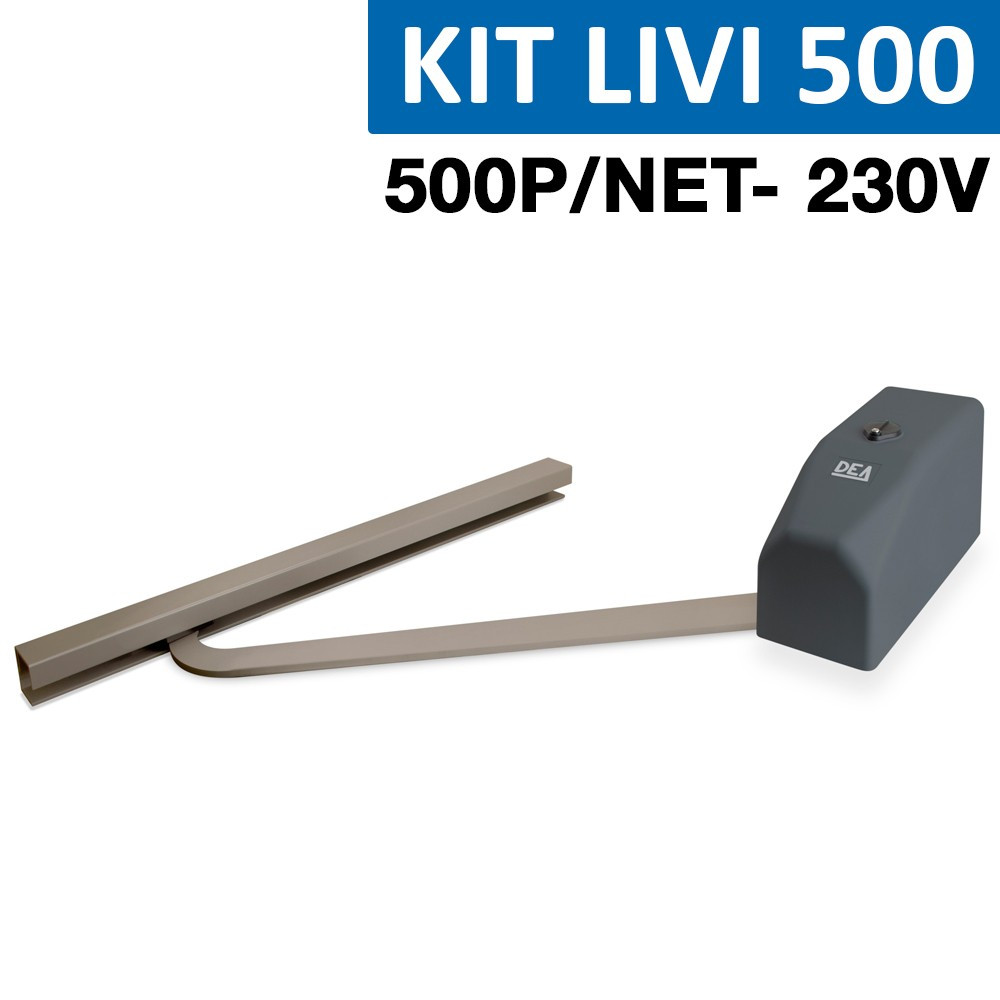

KIT DEA LIVI 500P NET avec moteur et bras à glissière 560BB

Limites d’utilisation du LIVI 500R/EN

Repères issus de la courbe du catalogue DEA 2026 ; la configuration réelle du vantail peut réduire ces valeurs.

Jusqu’à 400 kgPour un vantail d’environ 0,5 m.

Jusqu’à 160 kgPour un vantail d’environ 1 m.

Jusqu’à 160 kgPour un vantail jusqu’à 1,5 m.

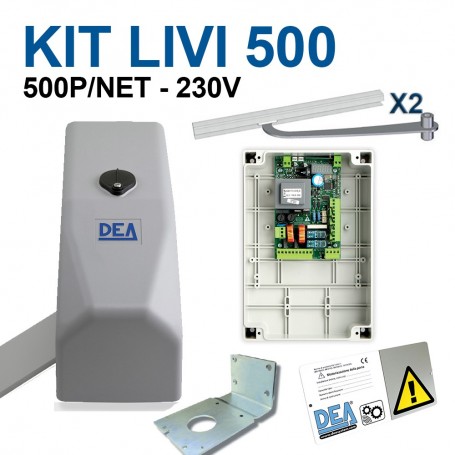

Composition exacte du kit

LIVI 500R/EN

1 motoréducteur électromécanique réversible 230 V avec encodeur

Inclus dans le kit

560BB

1 bras à glissière pour portillon piéton

Inclus dans le kit

NET230N/C

1 armoire électronique 230 V avec boîtier

Voir la fiche produit

560S

1 plaque de fixation standard

Voir la fiche produit

Accessoires complémentaires recommandés

LINE-X

Jeu de photocellules synchronisables en saillie

Voir la fiche produit

POST60

Potelet h.55 cm en aluminium avec couvercle

Voir la fiche produit

GT-KEY

Sélecteur à clé en aluminium anti-vandale

Voir la fiche produit

AURA-X

Feu clignotant LED multi-tension avec antenne

Voir la fiche produit

GTX4

Émetteur rolling code blanc 4 fonctions

Voir la fiche produit

Les points forts du KIT DEA LIVI 500

Une motorisation réversible, compacte et précisément contrôlée pour portillon piéton.

Kit DEA LIVI 500P NET pour portillon piéton

Conçu pour les portillons piétons

Le KIT 500P/NET associe un moteur réversible LIVI 500R/EN et un bras à glissière 560BB pour automatiser un portillon battant jusqu’à 1,5 m.

Bras à glissière pour espace réduit

Le bras 560BB travaille dans son rail et limite l’encombrement latéral, une configuration adaptée aux passages piétons et aux zones de manœuvre réduites.

Commande par encodeur

Le moteur LIVI 500R/EN est contrôlé par encodeur. La platine NET230N/C incluse gère précisément le mouvement et les sécurités raccordées.

Kit prêt à configurer

Le kit comprend la plaque 560S et les principaux organes de motorisation. Les dispositifs de sécurité et l’électro-serrure restent à choisir selon le chantier.

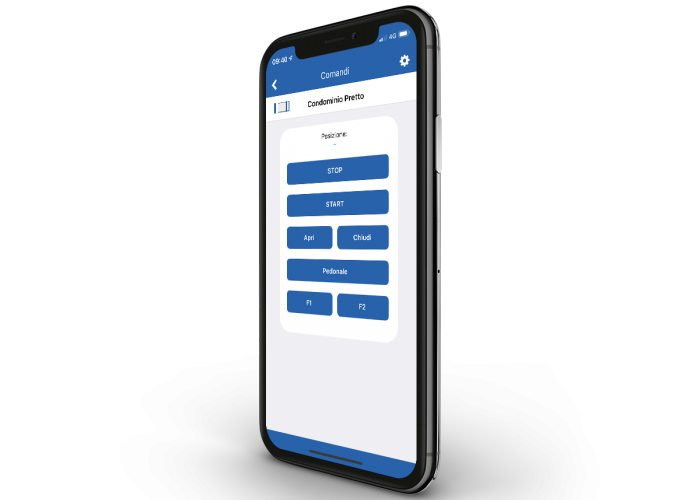

Commande DEAuser du portillon par smartphone

Compatible avec les solutions DEA

Avec les équipements NETLINK compatibles, l’installation peut recevoir les solutions de gestion et de commande connectées DEA, notamment NET-COM.

Alimentation moteur: 230 V ~ ±10 %
Intensité d'utilisation: Résidentiel
Encodeur: Oui
Longueur maximale du vantail: 1,5 m
Niveau de protection: IP44
Puissance maximale absorbée: 180 W
Couple maximal: 150 Nm
Cycle de travail: 20 cycles/h
Manœuvres maximales en 24 h: 160 manœuvres/24 h
Temps d’ouverture à 90°: 9 s
Température de fonctionnement: -20 à +50 °C
Platine de commande: NET230 N/C incluse
Poids avec emballage: 19,5 kg
Bras de transmission: Bras à glissière 560BB inclus

Notice technique

DEA LIVI 500 / 502

Téléchargement (2.51MB)
