KIT 502EN/NET Moteur pour portail battant 230V

Name: KIT 502EN/NET Moteur pour portail battant 230V
Brand: DEA
SKU: 623662

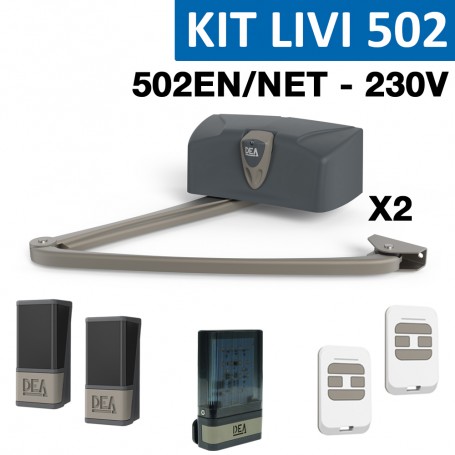

KIT 502EN/NET Moteur pour portail battant 230V 1 x platine NET230N 1 x lampe clignotante 1 x photocellules 2 x émetteurs

Vente uniquement aux professionnels

Référence 623662 · DEA LIVI 502

KIT 502EN/NET, kit de motorisation pour portail battant

Le DEA KIT 502EN/NET est un kit complet 230V pour motoriser un portail battant à deux vantaux jusqu’à 4,5 m. Il comprend deux moteurs, deux bras articulés 560A/X et les accessoires de commande et de sécurité indiqués au catalogue.

230VAlimentation de la motorisation.

Jusqu’à 4,5 mLongueur maximale du vantail pour cette version.

12 sTemps d’ouverture à 90°.

Caractéristiques techniques du KIT 502EN/NET

COD. 623662

Kit completConfiguration de la référence

25 cycles/hCycle de travail

4,5 mLongueur maximale du vantail

12 sTemps d’ouverture à 90°

295 NmCouple maximal

300 WPuissance maximale absorbée

NET230N/C inclusePlatine de commande

IP44Niveau de protection

29,8 kgPoids avec emballage indiqué au catalogue

110 manœuvres/24 hMaximum sur 24 heures

Sans fins de courseConfiguration catalogue

2 bras articulés 560A/X inclusBras de transmission

Informations techniques complémentaires

Spécifications détaillées

Encodeur intégréContrôle de la course

8 µFCondensateur incorporé

-20 à +50 °CTempérature de fonctionnement

150 °CProtection thermique du moteur

< 70 dBAPression sonore

135°Angle d’ouverture maximal avec bras adapté

À vérifier avant installation

Conseil technique

Composition du kitLe kit comprend deux bras articulés 560A/X.

Platine externeLa platine NET230N/C avec boîtier est incluse.

Grands piliersLa plaque verticale 560P permet un montage perpendiculaire lorsque l’espace disponible est réduit.

Limites d’utilisationLe poids admissible dépend de la longueur, de la hauteur, de la structure et de l’exposition au vent.

L’automatisme à bras DEA LIVI 502

Une solution puissante pour les portails battants de grandes dimensions et les piliers importants.

Automatisme à bras DEA LIVI 502 installé sur un portail battant

Présentation et dimensions du DEA LIVI 502

Schéma d’installation type avec bras articulé et dimensions du moteur.

Schéma d’installation et dimensions du moteur à bras DEA LIVI 502

Composition exacte du kit

LIVI 502EN/230 Motoréducteur 230V avec encodeur

2 motoréducteurs 230V inclus dans le kit

Voir la fiche produit

560A/X

2 bras articulés en aluminium inclus

Voir la fiche produit

NET230N/C

1 armoire électronique avec boîtier incluse

Voir la fiche produit

LINE-X

1 jeu de photocellules synchronisables en saillie inclus

Voir la fiche produit

AURA-X

1 feu clignotant LED multi-tension inclus

Voir la fiche produit

GTX4

2 émetteurs rolling code 4 fonctions inclus

Voir la fiche produit

Accessoires complémentaires

POST60

Potelet h.55 cm en aluminium avec couvercle

Voir la fiche produit

GT-KEY

Sélecteur à clé en aluminium anti-vandale

Voir la fiche produit

BLINDOS

Boîte extérieure pour déverrouillage par câble

Voir la fiche produit

Les points forts du moteur DEA LIVI 502

Une motorisation à bras robuste, adaptable et compatible avec les solutions connectées DEA.

Idéal sur de grands piliers

Le LIVI 502 actionne des portails battants lourds et convient particulièrement aux grands piliers. La plaque verticale 560P permet aussi un positionnement perpendiculaire lorsque l’espace est limité.

Bras à glissière pour espace réduit

Les bras à glissière 560BS/X et 560BD/X maintiennent le mouvement dans le rail lorsque la place disponible derrière le vantail est réduite.

Mécanique interne robuste du DEA LIVI 502

Matériaux performants

La mécanique interne utilise des matériaux robustes, notamment le fer et le bronze, choisis pour résister aux intempéries et à l’usure mécanique.

Déverrouillage manuel

En cas de coupure de courant, le mécanisme peut être déverrouillé manuellement avec la clé métallique ou depuis l’extérieur au moyen des accessoires 560M et BLINDOS.

Platine de commande externe

Le kit comprend la platine NET230N/C avec boîtier, facilement accessible pour la programmation et la maintenance.

Détection précise de la course

Cette version 502EN intègre un encodeur pour détecter précisément la course et permettre à la platine de contrôler le mouvement du portail.

Commande DEAuser du portail par smartphone

Commande par smartphone

Avec les équipements compatibles, l’application DEAuser permet de commander le portail depuis un smartphone. NET-COM avec Data SIM permet aussi d’en consulter l’état à distance.
