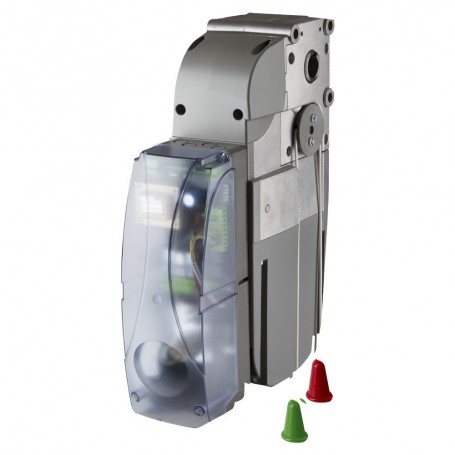

LATO400EN Motoréducteur 400V, Déverrouillage cable

LATO400EN Motoréducteur 400V, Déverrouillage câble Motoréducteur électromécanique sans platine de commande avec fins de course et contrôle moteur par Code avec câble longueur 6 mt. Intensité d'usage: intensive - Pour arbre avec diamètre 25 mm. - Déverrouillage manuel.

Vente uniquement aux professionnels

Référence 637031 · DEA LATO

LATO400EN, moteur pour porte sectionnelle industrielle

Le DEA LATO400EN est un motoréducteur pour portes sectionnelles industrielles. Cette version triphasé délivre 104 Nm en entraînement direct et convient aux installations jusqu’à 35 m² avec une réduction 2:1 adaptée.

400 V ACAlimentation moteur.
104 NmCouple maximal direct.
Jusqu’à 35 m²Avec transmission 2:1 adaptée.

Caractéristiques techniques du LATO400EN

COD. 637031
400 V AC ±10 %Alimentation moteur - 50/60 Hz
TriphaséType d’alimentation
900 WPuissance maximale absorbée
104 NmCouple maximal direct
208 Nm à 11,2 tr/minCouple avec réduction 2:1
35 manœuvres/hCycle de travail
240 manœuvres/24 hMaximum sur 24 heures
22,4 tr/minVitesse de l’arbre en direct
Ø 25,4 mmDiamètre d’arbre standard
Oui - contrôle moteur et détection d’obstaclesContrôle de course
Armoire triphasée 400 V externe à prévoirPlatine de commande
Déverrouillage manuel intégré pour la manœuvre d’urgence.Manœuvre d’urgence
IP40Niveau de protection
12,9 kgPoids avec emballage

Informations techniques complémentaires

Spécifications détaillées
-20 à +40 °CTempérature de fonctionnement
140 °CProtection thermique du moteur
< 70 dBAPression sonore
234 × 415 mm - tête 266 × 360 mmEncombrement principal
Une armoire triphasée 400 V compatible doit être définie par l’installateur. Cette version n’est pas compatible NETLINK.Architecture de commande
Non compatible NETLINKConnectivité NETLINK

À vérifier avant installation

Conseil technique
Surface et transmissionEn direct : moins de 23 m². Au-delà, une réduction 2:1 adaptée permet d’atteindre 35 m² selon le tableau de sélection DEA.
Arbre et fixationMontage standard sur arbre Ø 25,4 mm. La plaque LE est incluse ; les adaptateurs et couronnes doivent correspondre à la configuration mécanique.
CommandeUne armoire triphasée 400 V compatible doit être définie par l’installateur. Cette version n’est pas compatible NETLINK.
Manœuvre de secoursDéverrouillage manuel intégré pour la manœuvre d’urgence.

L’automatisme industriel DEA LATO

Une motorisation robuste pour portes sectionnelles industrielles jusqu’à 35 m² selon la version et la transmission.

Motorisation industrielle DEA LATO installée sur une porte sectionnelle

Présentation et dimensions du DEA LATO

Schéma d’installation type avec accessoires repérés et encombrement du motoréducteur.

Schéma d’installation et dimensions du moteur DEA LATO

Produits associés à l’installation type

1Motoréducteur DEA LATO400EN

LATO400EN

Motoréducteur industriel correspondant à la référence présentée

Voir la fiche produit
3Feu clignotant DEA AURA-X

AURA-X

Feu clignotant LED multi-tension recommandé

Voir la fiche produit
4Photocellules DEA LINE-X

LINE-X

Jeu de photocellules synchronisables recommandé

Voir la fiche produit
Panneau DEA 127

127

Panneau de signalisation de sécurité

Voir la fiche produit

Accessoires spécifiques LATO

Plaque de fixation DEA LATO LE

LE

Plaque de fixation moteur incluse avec chaque motoréducteur LATO

Voir la fiche produit
Couronne et axe DEA LAC19

LAC19

Couronne Z19 avec axe pour installation avec réduction

Voir la fiche produit
Couronne DEA L19

L19

Couronne Z19 pour installation avec renvoi de chaîne sans réduction

Voir la fiche produit
Adaptateur DEA LBA40

LBA40

Adaptateur pour arbre de diamètre 40 mm

Voir la fiche produit
Adaptateur DEA LBA25

LBA25

Adaptateur pour arbre de diamètre 25,4 mm

Voir la fiche produit
Déverrouillage DEA LATO SF

LATO/SF

Déverrouillage à câble à utiliser avec BLINDOS

Voir la fiche produit
Boîtier DEA BLINDOS

BLINDOS

Boîtier extérieur sécurisé pour déverrouillage à câble

Voir la fiche produit
Chaîne DEA CG

CG

Chaîne génoise de 25 m pour manœuvre d’urgence

Voir la fiche produit

Les points forts du moteur DEA LATO

Commande déportée, sécurité par encodeur et continuité de service pour les installations industrielles.

Armoire de commande séparée du moteur DEA LATO

Platine de commande installable séparément

Selon la version, la commande est intégrée ou déportée à hauteur d’homme afin de faciliter la programmation et les opérations de maintenance.

Encodeur du moteur industriel DEA LATO

Sûr et fiable dans toutes les situations

L’encodeur contrôle la course et le mouvement de la porte. La platine détecte les obstacles et peut inverser le sens de marche.

Déverrouillage extérieur DEA BLINDOS

Manœuvre manuelle en cas de coupure

Le mécanisme peut être déverrouillé manuellement avec BLINDOS. Les versions C disposent en plus d’un treuil à chaîne de secours.

Commande DEAuser depuis un smartphone

Commande par smartphone

Sur les versions compatibles DE@NET, DEAuser permet de commander l’automatisme et NET-COM avec Data SIM permet d’en consulter l’état à distance.

Maintenance connectée DEA NET-COM

Électronique intelligente

Les versions équipées d’une platine DE@NET sont compatibles NETLINK et peuvent bénéficier des outils DEACloud et DEAinstaller.

LATO400EN : la solution DEA pour porte sectionnelle industrielle400 V AC, 104 Nm, 35 manœuvres/h et contrôle par encodeur.
637031
Alimentation moteur
400 V AC ±10 % (50/60 Hz)
Encodeur
Oui - contrôle moteur et détection d’obstacles
Niveau de protection
IP40
Puissance maximale absorbée
900 W
Couple maximal
104 Nm
Cycle de travail
35 manœuvres/h
Manœuvres maximales en 24 h
240 manœuvres/24 h
Température de fonctionnement
-20 à +40 °C
Pression sonore
< 70 dBA
Platine de commande
Armoire triphasée 400 V externe à prévoir
Poids avec emballage
12,9 kg
Surface maximale de la porte
Jusqu’à 35 m² avec réduction 2:1
Intensité d’utilisation
Intensif
Diamètre de l’arbre
Ø 25,4 mm
Commande de secours
Déverrouillage manuel
Vitesse de l’arbre
22,4 tr/min
Protection thermique du moteur
140 °C
