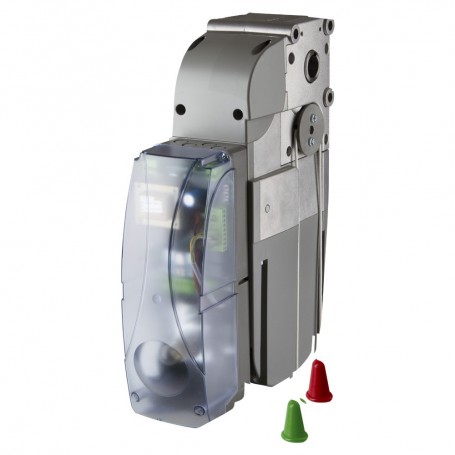

LATO220CEN Motoréducteur230V sans platine electron

LATO220CEN Motoréducteur230V sans platine électron Motoréducteur électromécanique sans platine de commande avec fins de course et contrôle moteur par Code avec câble longueur 6 mt. Intensité d'usage: semi-intensive - Pour arbre avec diamètre 25 mm. - Déverrouillage manuel - Dispositif manuel pour manœuvre de secours a chaîne.

Vente uniquement aux professionnels

Référence 637011 · DEA LATO

LATO220CEN, moteur pour porte sectionnelle industrielle

Le DEA LATO220CEN est un motoréducteur pour portes sectionnelles industrielles. Cette version monophasé délivre 62 Nm en entraînement direct et convient aux installations jusqu’à 20 m² avec une réduction 2:1 adaptée.

230 VAlimentation moteur.
62 NmCouple maximal direct.
Jusqu’à 20 m²Avec transmission 2:1 adaptée.

Caractéristiques techniques du LATO220CEN

COD. 637011
230 V ±10 %Alimentation moteur - 50/60 Hz
MonophaséType d’alimentation
500 WPuissance maximale absorbée
62 NmCouple maximal direct
124 Nm à 11,2 tr/minCouple avec réduction 2:1
14 manœuvres/hCycle de travail
180 manœuvres/24 hMaximum sur 24 heures
22,4 tr/minVitesse de l’arbre en direct
Ø 25,4 mmDiamètre d’arbre standard
Oui - contrôle moteur et détection d’obstaclesContrôle de course
Armoire de commande externe à prévoirPlatine de commande
Treuil et chaîne de secours de 3,5 m inclus pour conserver une manœuvre manuelle en cas de coupure.Manœuvre d’urgence
IP10Niveau de protection
14,2 kgPoids avec emballage

Informations techniques complémentaires

Spécifications détaillées
-20 à +40 °CTempérature de fonctionnement
150 °CProtection thermique du moteur
< 70 dBAPression sonore
234 × 415 mm - tête 266 × 360 mmEncombrement principal
Une armoire NET230N/C externe permet de positionner les commandes à hauteur d’homme.Architecture de commande
Compatible selon la platine DE@NETConnectivité NETLINK

À vérifier avant installation

Conseil technique
Surface et transmissionEn direct : moins de 17 m². Au-delà, une réduction 2:1 adaptée permet d’atteindre 20 m² selon le tableau de sélection DEA.
Arbre et fixationMontage standard sur arbre Ø 25,4 mm. La plaque LE est incluse ; les adaptateurs et couronnes doivent correspondre à la configuration mécanique.
CommandeUne armoire NET230N/C externe permet de positionner les commandes à hauteur d’homme.
Manœuvre de secoursTreuil et chaîne de secours de 3,5 m inclus pour conserver une manœuvre manuelle en cas de coupure.

L’automatisme industriel DEA LATO

Une motorisation robuste pour portes sectionnelles industrielles jusqu’à 35 m² selon la version et la transmission.

Motorisation industrielle DEA LATO installée sur une porte sectionnelle

Présentation et dimensions du DEA LATO

Schéma d’installation type avec accessoires repérés et encombrement du motoréducteur.

Schéma d’installation et dimensions du moteur DEA LATO

Produits associés à l’installation type

1Motoréducteur DEA LATO220CEN

LATO220CEN

Motoréducteur industriel correspondant à la référence présentée

Voir la fiche produit
2Armoire DEA NET230N C

NET230N/C

Armoire électronique 230 V externe recommandée

Voir la fiche produit
2Boîtier de commande DEA 100GP

100GP

Boîtier de commande déporté avec boutons-poussoirs

Voir la fiche produit
3Feu clignotant DEA AURA-X

AURA-X

Feu clignotant LED multi-tension recommandé

Voir la fiche produit
4Photocellules DEA LINE-X

LINE-X

Jeu de photocellules synchronisables recommandé

Voir la fiche produit
Panneau DEA 127

127

Panneau de signalisation de sécurité

Voir la fiche produit

Accessoires spécifiques LATO

Plaque de fixation DEA LATO LE

LE

Plaque de fixation moteur incluse avec chaque motoréducteur LATO

Voir la fiche produit
Couronne et axe DEA LAC19

LAC19

Couronne Z19 avec axe pour installation avec réduction

Voir la fiche produit
Couronne DEA L19

L19

Couronne Z19 pour installation avec renvoi de chaîne sans réduction

Voir la fiche produit
Adaptateur DEA LBA40

LBA40

Adaptateur pour arbre de diamètre 40 mm

Voir la fiche produit
Adaptateur DEA LBA25

LBA25

Adaptateur pour arbre de diamètre 25,4 mm

Voir la fiche produit
Déverrouillage DEA LATO SF

LATO/SF

Déverrouillage à câble à utiliser avec BLINDOS

Voir la fiche produit
Boîtier DEA BLINDOS

BLINDOS

Boîtier extérieur sécurisé pour déverrouillage à câble

Voir la fiche produit
Chaîne DEA CG

CG

Chaîne génoise de 25 m pour manœuvre d’urgence

Voir la fiche produit

Les points forts du moteur DEA LATO

Commande déportée, sécurité par encodeur et continuité de service pour les installations industrielles.

Armoire de commande séparée du moteur DEA LATO

Platine de commande installable séparément

Selon la version, la commande est intégrée ou déportée à hauteur d’homme afin de faciliter la programmation et les opérations de maintenance.

Encodeur du moteur industriel DEA LATO

Sûr et fiable dans toutes les situations

L’encodeur contrôle la course et le mouvement de la porte. La platine détecte les obstacles et peut inverser le sens de marche.

Déverrouillage extérieur DEA BLINDOS

Manœuvre manuelle en cas de coupure

Le mécanisme peut être déverrouillé manuellement avec BLINDOS. Les versions C disposent en plus d’un treuil à chaîne de secours.

Commande DEAuser depuis un smartphone

Commande par smartphone

Sur les versions compatibles DE@NET, DEAuser permet de commander l’automatisme et NET-COM avec Data SIM permet d’en consulter l’état à distance.

Maintenance connectée DEA NET-COM

Électronique intelligente

Les versions équipées d’une platine DE@NET sont compatibles NETLINK et peuvent bénéficier des outils DEACloud et DEAinstaller.

LATO220CEN : la solution DEA pour porte sectionnelle industrielle230 V, 62 Nm, 14 manœuvres/h et contrôle par encodeur.
637011
Alimentation moteur
230 V ±10 % (50/60 Hz)
Encodeur
Oui - contrôle moteur et détection d’obstacles
Niveau de protection
IP10
Puissance maximale absorbée
500 W
Couple maximal
62 Nm
Cycle de travail
14 manœuvres/h
Manœuvres maximales en 24 h
180 manœuvres/24 h
Température de fonctionnement
-20 à +40 °C
Pression sonore
< 70 dBA
Platine de commande
Armoire de commande externe à prévoir
Poids avec emballage
14,2 kg
Surface maximale de la porte
Jusqu’à 20 m² avec réduction 2:1
Intensité d’utilisation
Semi-intensif
Diamètre de l’arbre
Ø 25,4 mm
Commande de secours
Chaîne de secours de 3,5 m incluse
Vitesse de l’arbre
22,4 tr/min
Protection thermique du moteur
150 °C

Documentation

DEA LATO

file_download Téléchargement (460.37KB)

Vue éclatée

DEA LATO

file_download Téléchargement (522.93KB)

Notice technique

DEA LATO

file_download Téléchargement (4.06MB)
