LIVI 550PLEN moteur porte accordéon industrielle | Réf. 623411

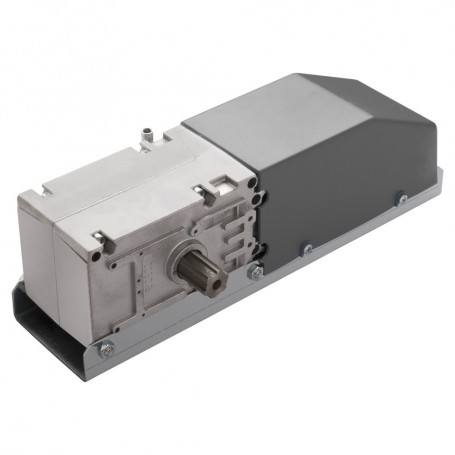

550PLEN Motoréducteur 230V pour portes accordéon

Name: 550PLEN Motoréducteur 230V pour portes accordéon
Brand: DEA SUD OUEST
SKU: 623411

550PLEN Motoréducteur 230V pour portes accordéon Motoréducteur électromécanique sans platine de commande. Intensité d'usage: semi-intensive - Contrôle moteur par encodeur - Dispositif de déverrouillage par câble de 4 mt.

Vente uniquement aux professionnels

Référence 623411 · DEA LIVI 550 PL

LIVI 550PLEN, moteur pour porte accordéon industrielle

Le DEA LIVI 550PLEN est conçu pour actionner rapidement des portes accordéon industrielles lourdes. Sa mécanique métallique, son encodeur intégré et son couple de 295 Nm répondent aux installations collectives et industrielles.

295 NmCouple maximal.

28 manœuvres/hVersion 550PLEN avec encodeur.

IP44Protection adaptée à l’usage industriel.

Caractéristiques techniques du LIVI 550PLEN

COD. 623411

230 V AC ±10 % (50/60 Hz)Alimentation moteur

Collectif et industrielIntensité d’utilisation

300 WPuissance maximale absorbée

295 NmCouple maximal

28 manœuvres/hCycle de travail - version 550PLEN

260 manœuvres/24 hMaximum sur 24 heures

18 sTemps d’ouverture à 90°

Encodeur intégréContrôle du mouvement

IP44Niveau de protection

-20 à +50 °CTempérature de fonctionnement

< 70 dBAPression sonore

6 kgPoids catalogue avec emballage

398,5 × 176 × 124,5 mmDimensions du moteur

8 µFCondensateur incorporé

Équipements et configuration

Éléments à prévoir

NET230N/C réf. 677610Platine de commande non incluse

560BT réf. 629190Bras télescopique non inclus

Câble de 4 m inclusDéverrouillage manuel

560F - 960F réf. 639111Kit de fins de course optionnel

100GP réf. 679180Couvercle câblé avec poussoirs

BLINDOS réf. 665000Déverrouillage extérieur optionnel

À vérifier avant installation

Conseil technique

Sécurité de la portePrévoir les dispositifs de sécurité externes conformes à la norme EN 12978 afin de respecter la limitation des forces prévue par EN 13241-1.

Commande séparéeLe moteur est fourni sans platine. L’installation catalogue utilise l’armoire NET230N/C avec boîtier.

TransmissionLe bras télescopique renforcé 560BT est à commander séparément selon la configuration mécanique de la porte.

DéverrouillageLe câble de 4 m est inclus. BLINDOS et le câble 550PL/SF de 5 m permettent une solution extérieure complémentaire.

L’automatisme industriel DEA LIVI 550 PL

Une motorisation puissante et compacte pour portes accordéon industrielles.

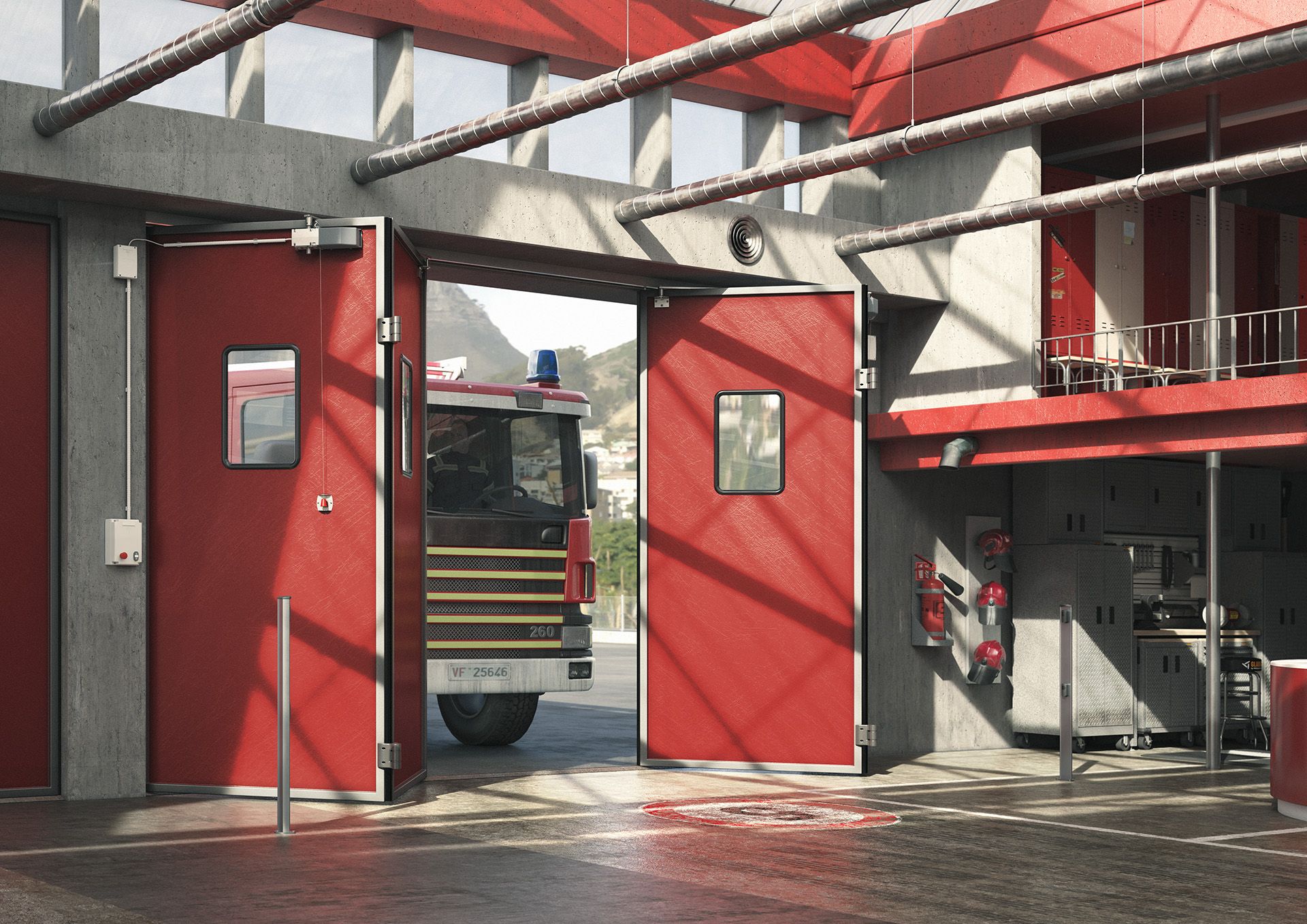

Porte accordéon industrielle motorisée par DEA LIVI 550 PL

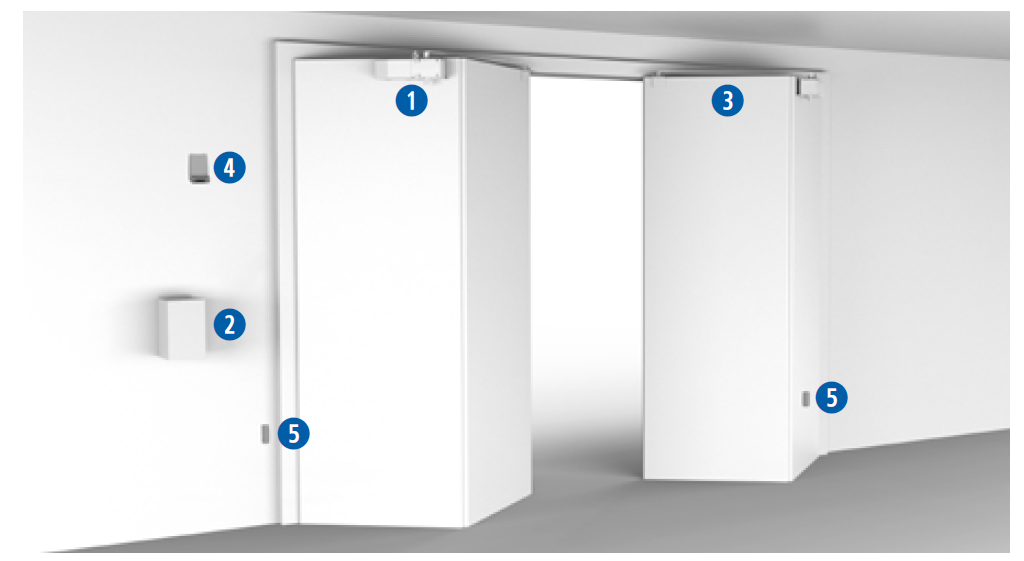

Exemple d’installation type

Composition recommandée autour du moteur LIVI 550PLEN et de son armoire de commande séparée.

Schéma d’installation type du moteur DEA LIVI 550PLEN

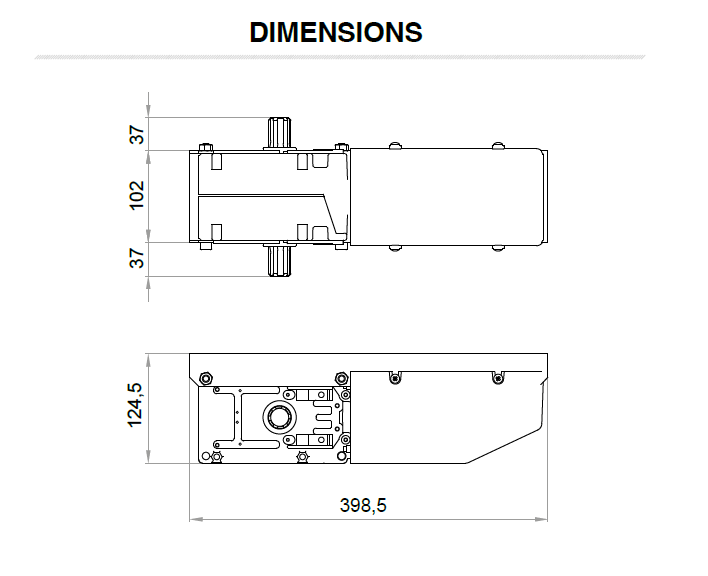

Dimensions du moteur

398,5 × 176 × 124,5 mm.

Produits associés à l’installation type

550PLEN

Motoréducteur 230 V avec encodeur et câble de déverrouillage de 4 m inclus

Voir la fiche produit

NET230N/C

Armoire électronique universelle 230 V avec boîtier

Voir la fiche produit

100GP

Couvercle d’armoire câblé avec boutons-poussoirs

Voir la fiche produit

560BT

Bras télescopique droit renforcé avec douille cannelée

Voir la fiche produit

AURA-X

Feu clignotant LED multi-tension avec antenne intégrée

Voir la fiche produit

LINE-X

Jeu de photocellules synchronisables en saillie

Voir la fiche produit

Options et gestion de l’installation

560F - 960F

Kit de fins de course pour un moteur

Voir la fiche produit

BLINDOS

Boîte de sécurité pour déverrouillage extérieur par câble

Voir la fiche produit

550PL/SF

Déverrouillage par câble de 5 m à utiliser avec BLINDOS

Voir la fiche produit

NET-COM/4G

Gestion et maintenance à distance d’une installation équipée de NET230N/C

Voir la fiche produit

Les points forts du moteur DEA LIVI 550 PL

Une mécanique industrielle robuste, un encodeur précis et une commande séparée facile à maintenir.

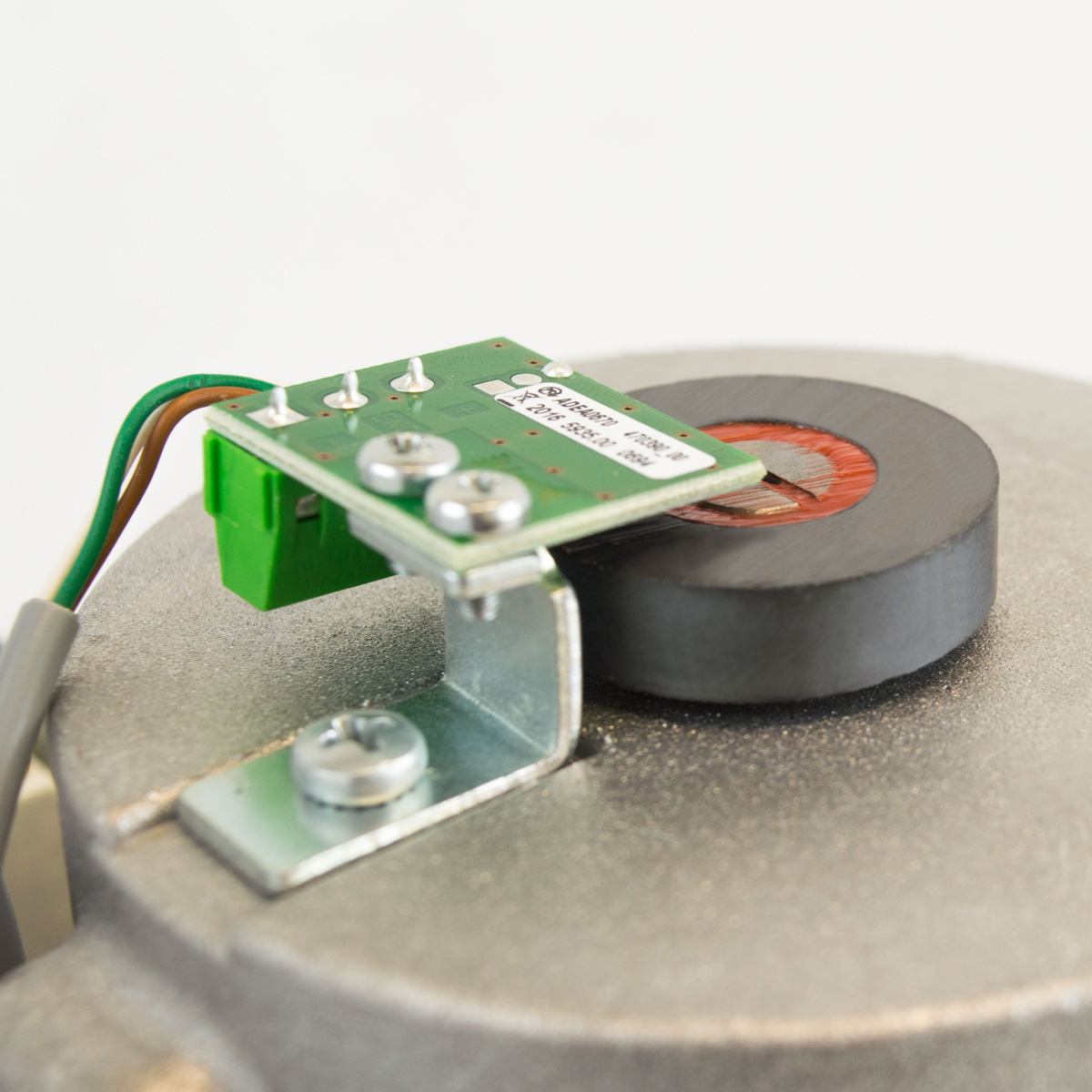

Sûr et fiable

L’encodeur intégré contrôle le mouvement, contribue à détecter les obstacles et permet à la platine d’inverser la manœuvre si nécessaire.

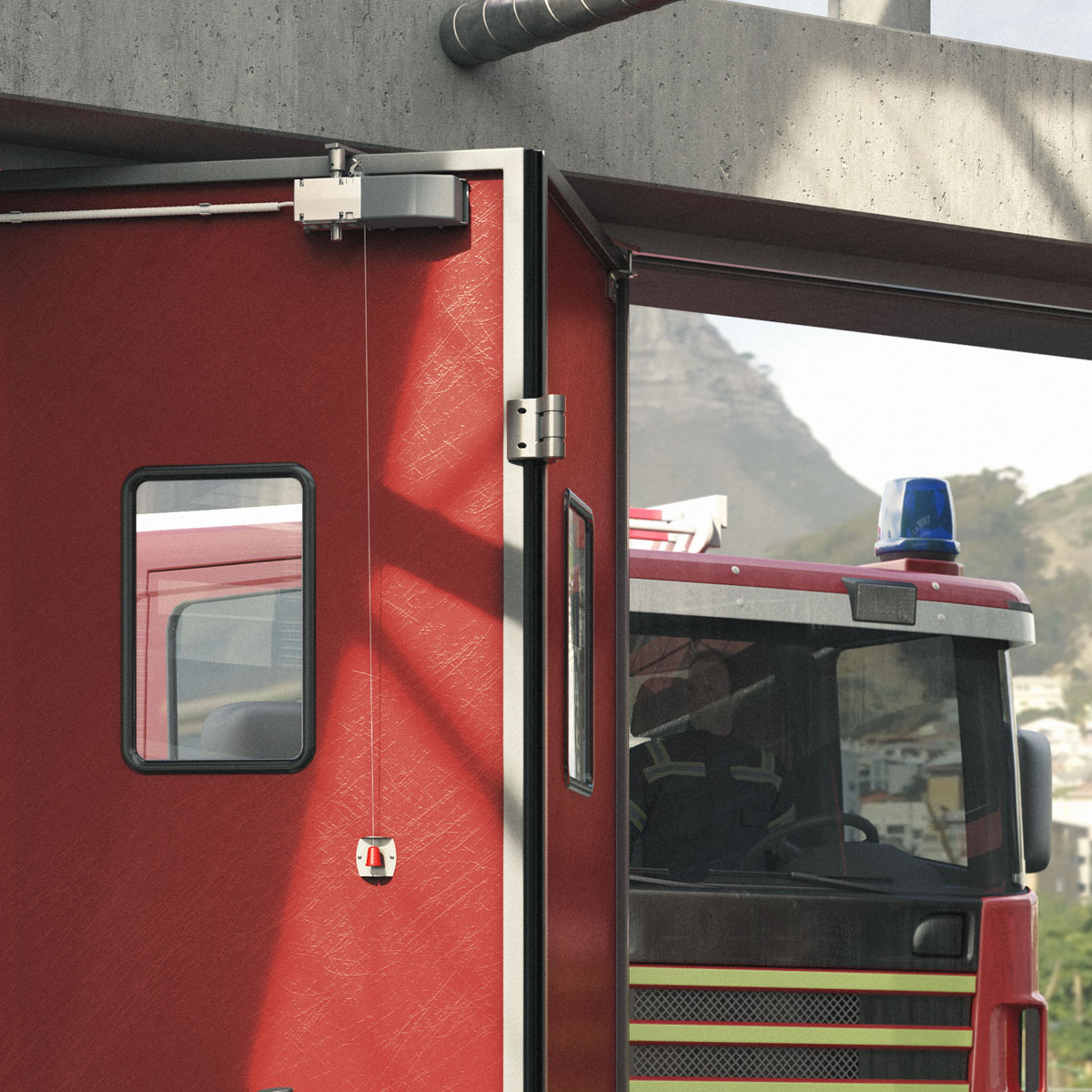

Déverrouillage manuel

Le câble de déverrouillage de 4 m fourni permet de libérer le moteur en cas de coupure de courant.

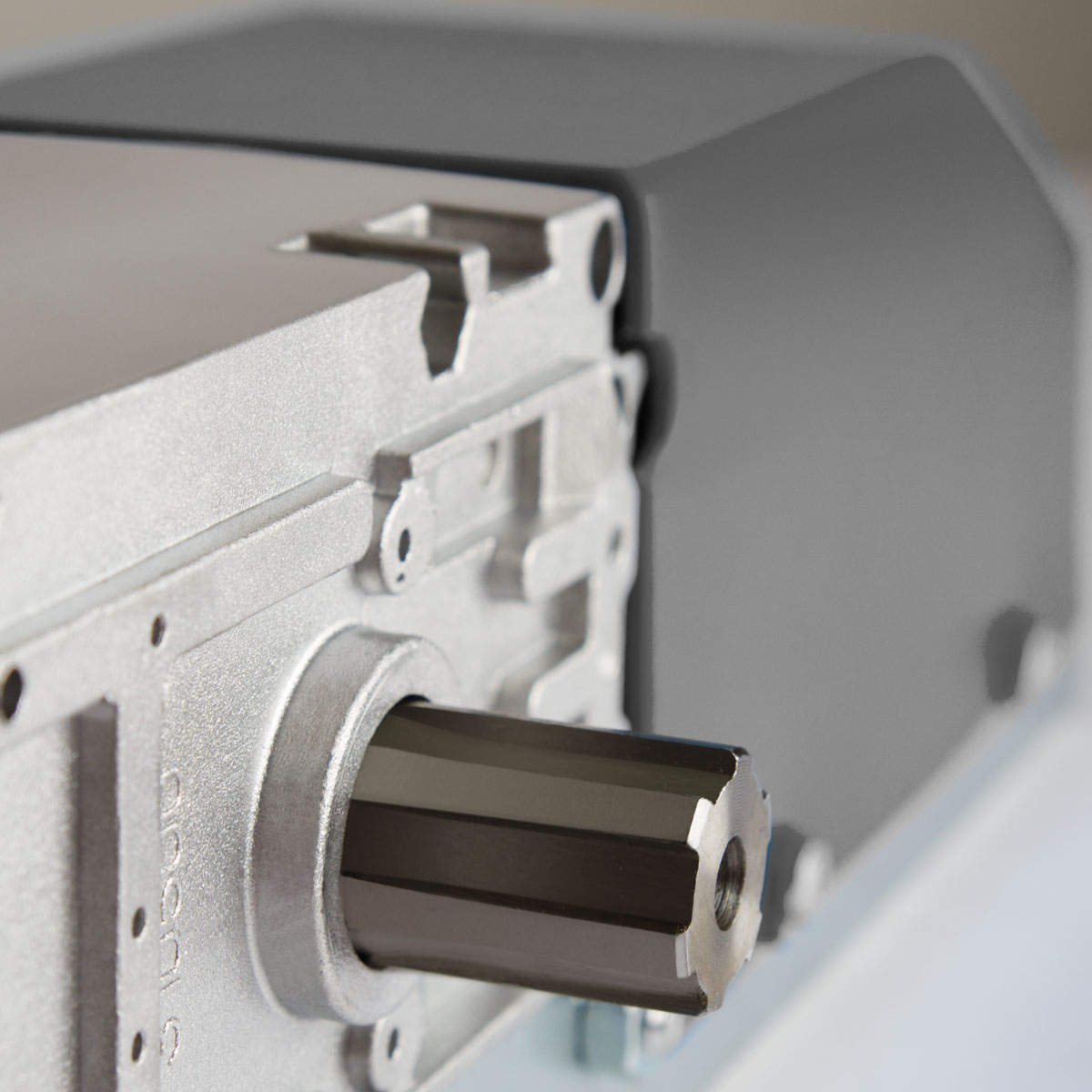

Matériaux performants

La mécanique métallique et les engrenages en acier usiné assurent robustesse, performance et durabilité.

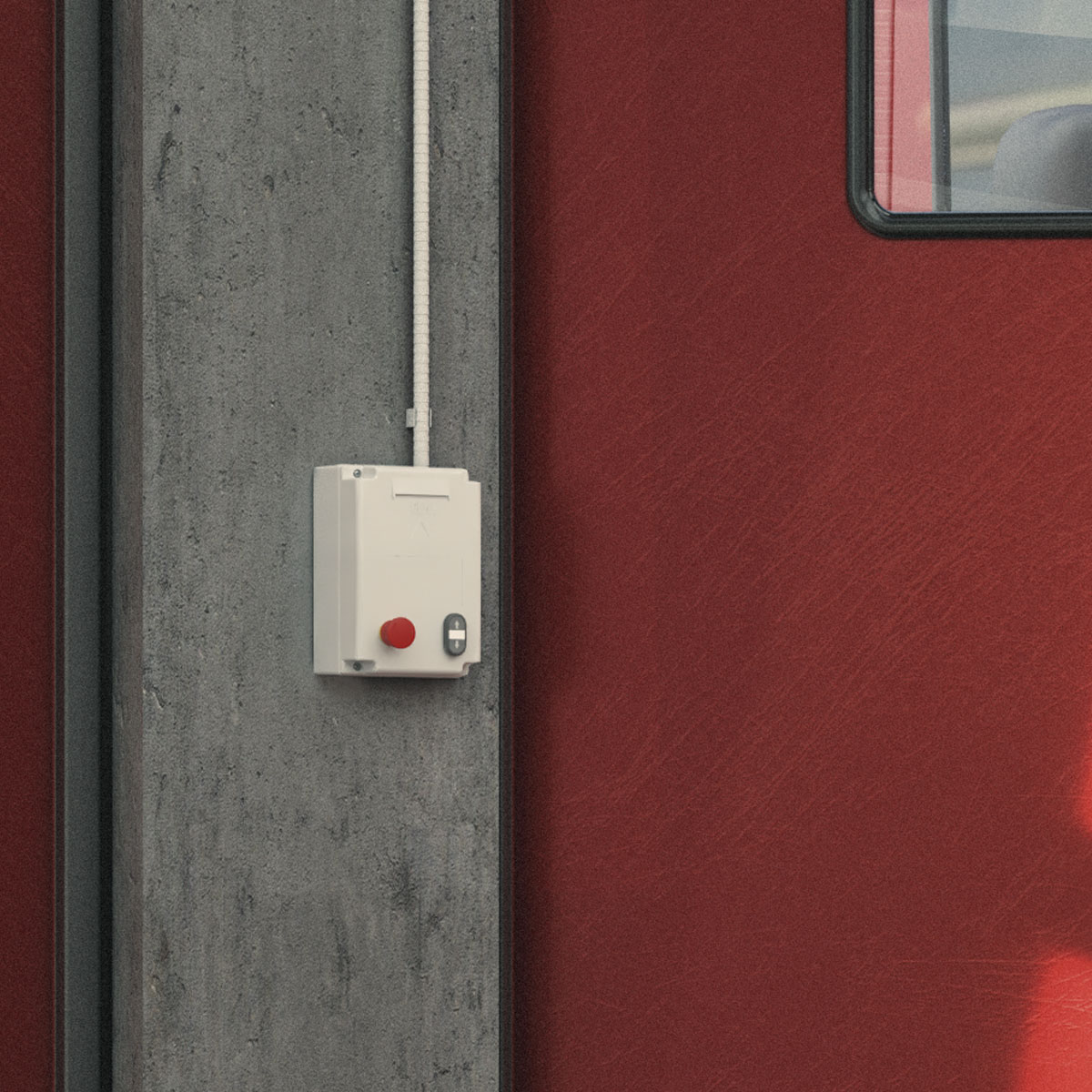

Armoire de commande séparée DEA LIVI 550 PL

Platine séparée et accessible

La platine NET230N/C s’installe dans une armoire distincte, à une hauteur confortable pour le pilotage et la maintenance.

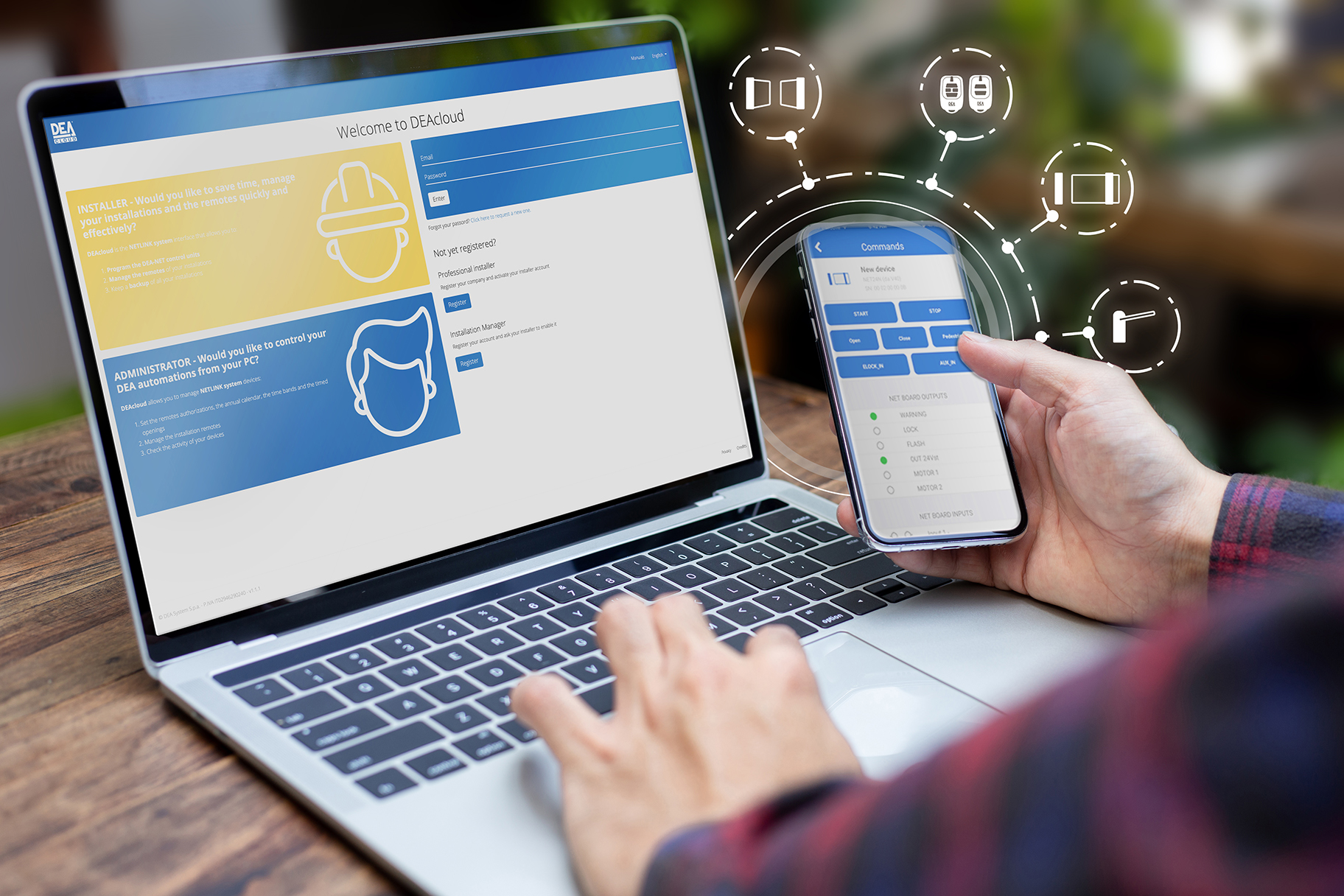

Commande par smartphone

Avec une électronique DE@NET et les équipements NETLINK compatibles, l’installation peut être commandée localement avec DEAuser.

Installation toujours accessible

NET-COM complète une installation équipée de NET230N/C pour la maintenance et la gestion à distance.

Fiche produit PDF

Alimentation moteur: 230 V AC ±10 % (50/60 Hz)
Encodeur: Encodeur intégré avec détection d’obstacles
Niveau de protection: IP44
Puissance maximale absorbée: 300 W
Couple maximal: 295 Nm
Cycle de travail: 28 manœuvres/h
Manœuvres maximales en 24 h: 260 manœuvres/24 h
Temps d’ouverture à 90°: 18 s
Température de fonctionnement: -20 à +50 °C
Pression sonore: < 70 dBA
Platine de commande: NET230N/C réf. 677610 à prévoir
Poids avec emballage: 6 kg
Bras de transmission: Bras télescopique 560BT réf. 629190 à prévoir
Intensité d’utilisation: Collectif et industriel
Protection thermique du moteur: 150 °C
Dimensions: 398,5 × 176 × 124,5 mm
Condensateur incorporé: 8 µF
Déverrouillage: Câble de 4 m inclus
Fin de course: Kit optionnel 560F-960F réf. 639111

Fiche produit PDF

Documentation

DEA LIVI 550 PL

Téléchargement (5.84MB)

Notice technique

DEA LIVI 550 PL

Téléchargement (3.31MB)

Vue éclatée

DEA LIVI 550PL

Téléchargement (294.42KB)

Choisissez un repère sur le schéma pour retrouver la pièce dans la liste. Vous pourrez ensuite ouvrir sa fiche.

Schéma

Vue éclatée LIVI 550PL — 24 V et 230 V avec les repères des pièces

Zoomez pour lire les repères. Vous pouvez déplacer le schéma agrandi.

Pièces détachées

Rechercher une pièce

RIC _ Calotte supérieure Livi 500-900 (série3)Réf. 310610
