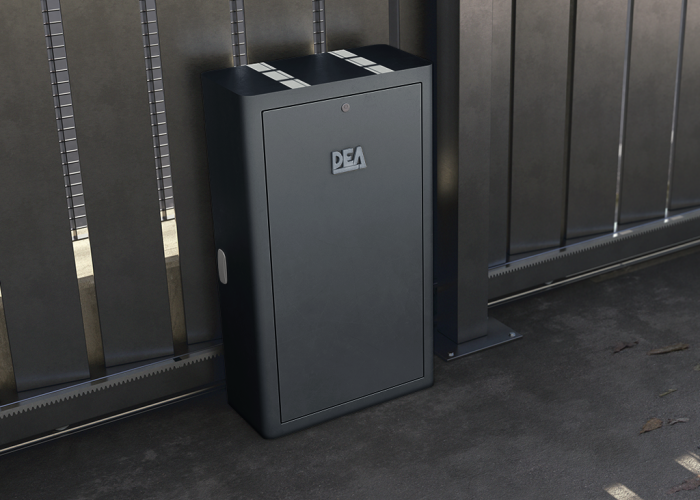

Prévu pour intégration IRONBOX
La version GULLIVER/N/IB/M est destinée aux installations avec caisson de protection IRONBOX/N ou IRONBOX/XS/N. Elle convient aux sites exposés aux chocs, aux tentatives d’accès non autorisées ou au vandalisme.
chevron_left
chevron_right
GULLIVER/N/IB/M - 230V opérateur monophasé sans carte contrôle ni capot moteur
GULLIVER/N/IB/M - 230V opérateur monophasé sans carte de contrôle ni capot moteur
Vente uniquement aux professionnels

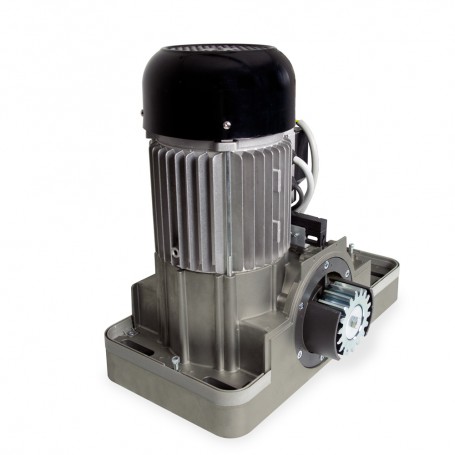

GULLIVER/N/IB/M, opérateur 230V sans carte de contrôle ni capot moteur
Le GULLIVER/N/IB/M est une version GULLIVER/N/IB 230V pour portail coulissant jusqu’à 2500 kg. Cet opérateur irréversible est prévu pour une intégration dans un caisson de protection IRONBOX/N ou IRONBOX/XS/N. Il est livré sans capot ni platine électronique : la centrale de commande est à prévoir séparément selon la configuration.
Version IB
Opérateur prévu pour intégration dans un caisson IRONBOX/N ou IRONBOX/XS/N.
230V · 2500 kg
Motorisation pour portail coulissant lourd en usage collectif ou industriel.
Sans platine
Platine NET230N/C ou NET230N/PROBOX + STEELBOX à prévoir séparément.
Caractéristiques techniques du GULLIVER/N/IB/M
COD. 613606
230V
Alimentation moteur monophasé
2500 kg
Poids maximal du portail
10,4 m/min
Vitesse de déplacement du portail
860 W
Puissance maximale absorbée
1300 N
Poussée maximale
Irréversible
Motoréducteur irréversible
Magnétique
Fins de course magnétiques intégrées
Encodeur
Contrôle moteur et détection d’obstacles
Z18
Pignon standard h=35 mm, module 4 mm
30 µF
Condensateur incorporé
IPX0
Niveau de protection des versions /IB
21 kg
Poids indicatif avec emballage
À vérifier avant installation
Conseil technique
Platine à prévoir
Compléter l’installation avec NET230N/C avec boîtier, ou NET230N/PROBOX avec STEELBOX.
Sans capot
Cette référence est livrée sans capot moteur. Elle ne doit pas être confondue avec les versions GULLIVER/N complètes.
Version IB
Petite base et poignée articulée incluses pour les modèles IB, selon la documentation DEA.
Crémaillère adaptée
Prévoir une crémaillère adaptée au poids du portail, comme l’ART. 112 zinguée 22x22 mm.

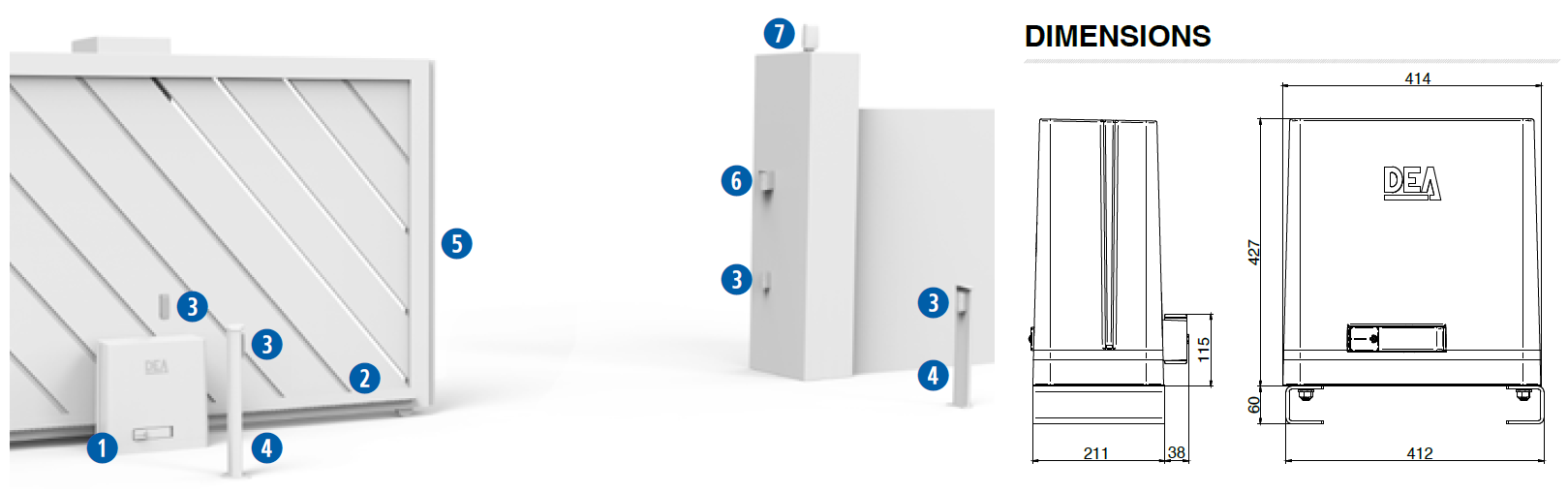

Exemple d’installation type DEA GULLIVER/N/IB
Une motorisation 230V à intégrer dans un caisson protégé pour portail coulissant lourd.
Produits associés à l’installation type
1
GULLIVER/N/IB/M
Opérateur 230V sans carte de contrôle ni capot moteur, pour intégration IRONBOX
Voir la fiche produit
2
3
4
5
6
7
8
Les points forts du moteur DEA GULLIVER/N/IB/M
Une version GULLIVER/N à intégrer, pensée pour les sites exposés nécessitant une protection renforcée.
Sans carte de contrôle ni capot
Cette référence est fournie comme opérateur à intégrer. Elle ne comprend pas la carte de commande ni le capot moteur : ces éléments doivent être prévus séparément selon la configuration retenue.

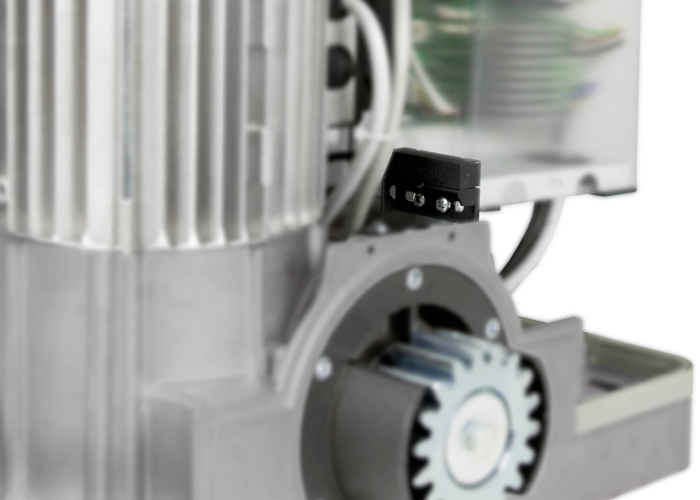

Fins de course magnétiques intégrées
Les fins de course magnétiques assurent une lecture précise des positions d’ouverture et de fermeture, même lorsque la crémaillère est exposée à la poussière, à l’humidité ou aux conditions difficiles.

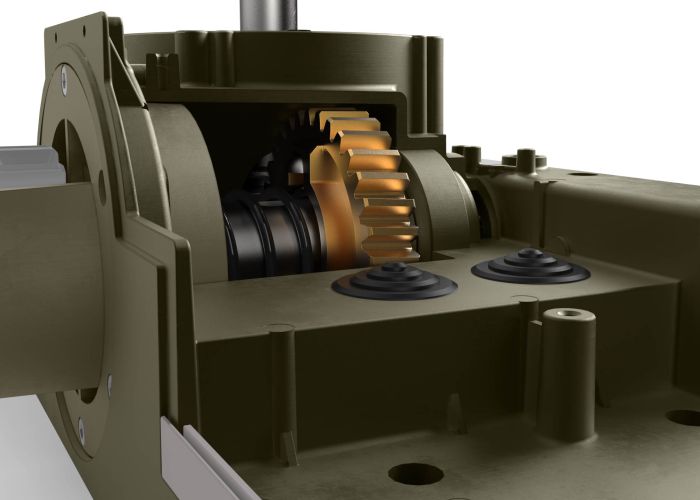

Mécanique robuste pour portail lourd
Avec une capacité jusqu’à 2500 kg, une poussée de 1300 N et un pignon Z18, le GULLIVER/N/IB/M répond aux besoins des portails coulissants lourds sur sites collectifs ou industriels.

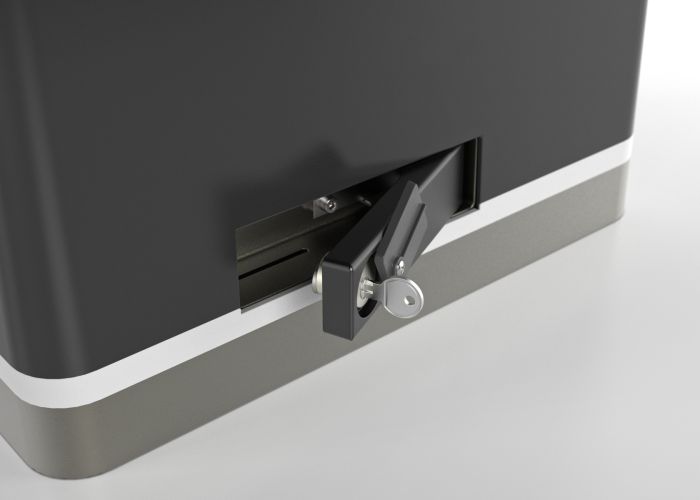

Version irréversible avec déverrouillage
Le motoréducteur est irréversible. En cas de coupure de courant ou d’intervention, le mécanisme peut être déverrouillé manuellement pour permettre la manœuvre du portail selon la configuration de l’installation.

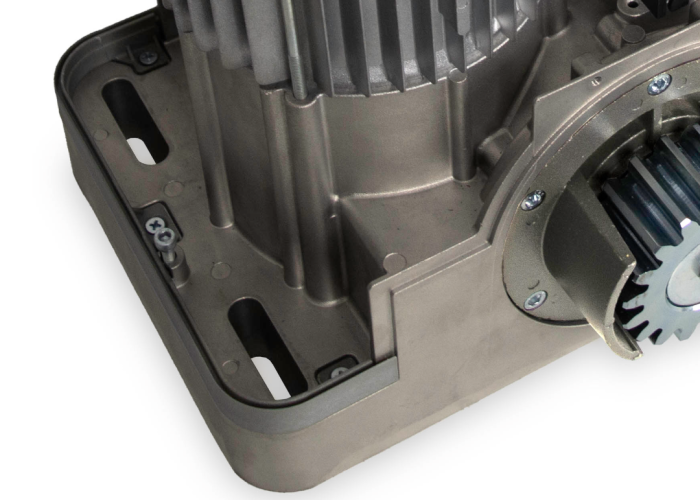

Base adaptée aux rénovations
La gamme GULLIVER/N facilite les remplacements et rénovations grâce à une conception pensée pour l’ajustement mécanique. Les modèles IB incluent la petite base et la poignée articulée.
613606
