LINEAR/SHIELD Jeu de photocellules orient anti-vandale
LINEAR/SHIELD Jeu de photocellules orient anti-vandale
Vente uniquement aux professionnels

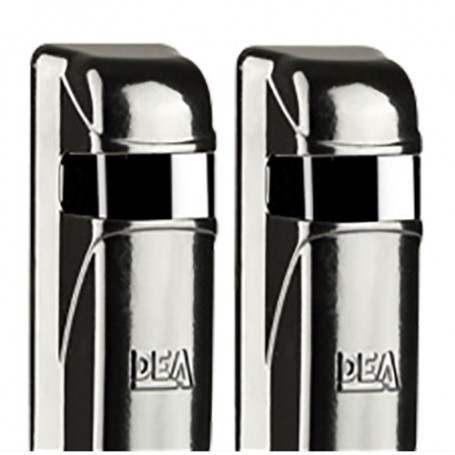

LINEAR/SHIELD, photocellules orientables avec protection en aluminium
LINEAR/SHIELD associe une paire de photocellules LINEAR à ses couvertures de protection COVER en aluminium. Cette version réunit le réglage des optiques et une protection mécanique supplémentaire, pour les installations où les boîtiers sont exposés aux chocs ou aux dégradations.
AluminiumProtections COVER incluses
Optique orientableRéglage du faisceau
24 V AC/DCAlimentation de LINEAR
Caractéristiques techniques de LINEAR/SHIELD
COD. 662047Paire de photocellules avec protectionsType de produit
LINEARModèle de photocellule
COVER en aluminiumProtection extérieure
En saillieInstallation
24 V AC/DCAlimentation
20 m ; jusqu'à 40 m en conditions optimales selon noticePortée de sélection
IP54Indice de protection de LINEAR
-20 °C à +55 °CTempérature de fonctionnement
155 × 56 × 55 mmDimensions avec couverture (H × L × P)
À vérifier avant installation
Conseil techniqueDeux noticesSuivre la notice LINEAR pour le câblage et la notice COVER pour le montage des protections.
Réglage de l'optiqueConserver l'accès nécessaire pour aligner les deux éléments.
PortéeRetenir 20 m pour la sélection et vérifier le signal sur site.
Présentation du DEA LINEAR/SHIELD
Photocellules orientables avec protection en aluminium
Produits associés et compatibilités
Les points forts du DEA LINEAR/SHIELD
Une protection mécanique supplémentaire
Les couvertures en aluminium entourent les photocellules. Elles renforcent la protection des boîtiers tout en laissant l'ouverture nécessaire au faisceau infrarouge.
Régler l'optique avant de refermer
Le modèle LINEAR possède une optique orientable. L'alignement se contrôle au récepteur avant de refermer la photocellule puis sa couverture de protection.
Installer les protections dans le bon ordre
Le montage COVER comprend la fixation du support, la mise en place des éléments LINEAR, le passage des câbles et les essais. Les deux notices sont disponibles dans Documents joints.
Questions fréquentes
Les protections sont-elles comprises ?
Oui. La référence LINEAR/SHIELD comprend les photocellules LINEAR et les couvertures COVER en aluminium.
La couverture remplace-t-elle l'étanchéité de la photocellule ?
Non. Les joints, le boîtier et le passage des câbles de LINEAR doivent être montés correctement, conformément à sa notice.
662047
- Température de fonctionnement
- -20 °C à +55 °C
- Alimentation
- 24 V AC/DC
- Type de produit
- Paire de photocellules avec protections
- Installation
- En saillie
- Modèle de photocellule
- LINEAR
- Protection extérieure
- COVER en aluminium
- Portée de sélection
- 20 m ; jusqu’à 40 m en conditions optimales selon notice
- Indice de protection de LINEAR
- IP54
- Dimensions avec couverture (H × L × P)
- 155 × 56 × 55 mm
