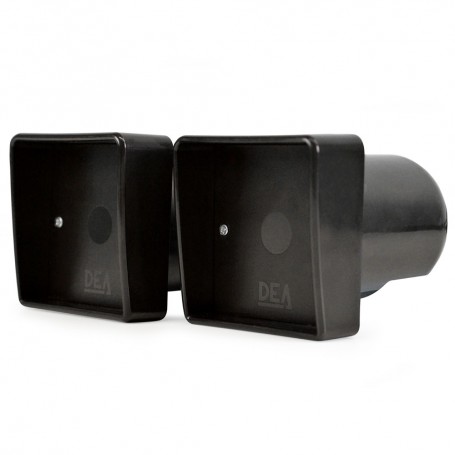

105/N: Photocellules à encastrer (70xh70x88 mm)
105/N: Photocellules à encastrer (70xh70x88 mm)
Vente uniquement aux professionnels
105/N, photocellules à encastrer pour portail automatique
105/N permet d'intégrer les photocellules dans un support préparé plutôt que de les installer en saillie. La paire réunit un émetteur TX et un récepteur RX alimentés en 24 V AC/DC. La boîte 106/N est l'accessoire d'encastrement associé à cette référence.
À encastrerIntégration dans le support
24 V AC/DCAlimentation de la paire
106/NBoîte associée
Caractéristiques techniques de 105/N
COD. 662012Paire de photocellulesType de produit
À encastrerInstallation
24 V AC/DCAlimentation
40 m en conditions optimales ; 20 m en visibilité réduitePortée selon notice
20 mAConsommation TX
25 mAConsommation RX
500 mA maximum à 24 VPouvoir de coupure
IP54Indice de protection
-20 °C à +55 °CTempérature de fonctionnement
70 × 70 × 88 mmDimensions (H × L × P)
106/N, référence 681070Accessoire d'encastrement
À vérifier avant installation
Conseil techniqueRéservationPréparer l'encastrement et le passage des câbles avant de poser la paire.
AlignementPositionner les deux éléments face à face et vérifier le signal au récepteur.
SynchronisationLe mode synchronisé exige une alimentation 24 V alternative et le réglage indiqué dans la notice.
Présentation du DEA 105/N
Photocellules à encastrer pour portail automatique
Produits associés et compatibilités
Les points forts du DEA 105/N
Une installation intégrée au support
Le montage encastré réduit la présence du boîtier sur la face du pilier. Prévoyez la profondeur disponible, la réservation et le cheminement des câbles.
Une paire TX et RX en 24 V
Les photocellules transmettent à la centrale l'état du faisceau. La notice distingue 40 m en conditions optimales et 20 m lorsque la visibilité est réduite ; l'essai de réception reste essentiel.
La boîte 106/N pour préparer l'encastrement
La boîte 106/N est présentée par DEA comme accessoire pour 105/N. Elle se choisit pour cette référence et ne remplace pas l'émetteur ou le récepteur.
Questions fréquentes
Quelle boîte utiliser pour l'encastrement ?
La boîte compatible est 106/N, référence 681070.
Peut-on synchroniser deux paires ?
Oui, avec une alimentation 24 V alternative et les positions de cavaliers prescrites. Le câblage doit suivre le schéma synchronisé de la notice.
662012
- Température de fonctionnement
- -20 °C à +55 °C
- Alimentation
- 24 V AC/DC
- Type de produit
- Paire de photocellules
- Indice de protection
- IP54
- Dimensions (H × L × P)
- 70 × 70 × 88 mm
- Installation
- À encastrer
- Portée selon notice
- 40 m en conditions optimales ; 20 m en visibilité réduite
- Consommation TX
- 20 mA
- Consommation RX
- 25 mA
- Pouvoir de coupure
- 500 mA maximum à 24 V
- Accessoire d’encastrement
- 106/N, référence 681070
