Séparer contrôle et puissance
NET-CPU EVO gère la logique de commande, tandis que NET-M230-I assure la commande de puissance du moteur par variateur. L'alimentation POWER SUPPLY 2A complète l'ensemble selon la configuration.
chevron_left
chevron_right

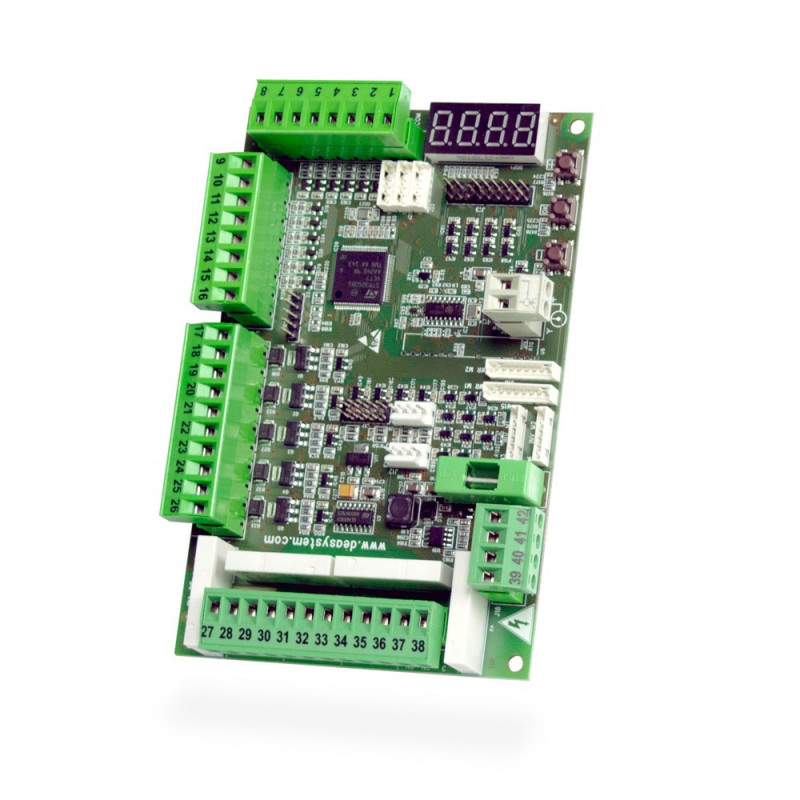

NET-CPU EVO - Platine électronique programmable
Platine électronique (montée sur GULLIVER/N et TRAFIK/N) programmable par display, alimentée en 24V (accessoire art. POWER SUPPLY 2A non inclus),
comprenant un module de contrôle NET-CPU-EVO et un module de puissance avec variateur de fréquence NET-M230-I.
Vente uniquement aux professionnels
NET-CPU EVO, module de contrôle pour une commande avec variateur
NET-CPU EVO constitue le module de contrôle de notre système de commande à variateur. Alimenté en 24 V, il se combine avec un ou deux modules de puissance NET-M230-I pour préparer une installation adaptée aux automatismes compatibles.
12 entréesCommandes programmables
200 télécommandesRécepteur intégré
1 ou 2 modulesPuissance NET-M230-I
Caractéristiques techniques de NET-CPU EVO
Réf. 677660Module de contrôle, circuit seulType de produit
24 V, alimentation adaptée distincteAlimentation du module
1 ou 2 NET-M230-IModules de puissance associés
12, avec 4 bornes COMEntrées programmables
4 contacts non alimentés, max. 6 A / 250 V AC / 30 V DCSorties relais
5Sorties 24 V programmables
24 V DC, max. 1 AAlimentation des accessoires
433,92 MHz, jusqu'à 200 télécommandesRécepteur radio
Afficheur, plus de 150 paramètresProgrammation
NETLINK : NET-NODE et NET-COM compatiblesConnectivité
Préparer votre installation
Conseil techniqueEnsemble de commandePrévoir le module de puissance et une alimentation 24 V adaptée.
Automatisme et moteurVérifier le modèle motorisé et la configuration du variateur avant raccordement.
AccessoiresRépartir les charges sur les sorties et configurer les sécurités avant les essais.
Présentation de NET-CPU EVO
Module de contrôle pour une commande avec variateur
Les fonctions de NET-CPU EVO
Adapter les entrées et sorties
Les entrées programmables, les sorties 24 V et les relais permettent de préparer les commandes, les sécurités et les fonctions auxiliaires. Le courant disponible pour les sorties 24 V doit être réparti entre les accessoires.
Programmer et connecter l'installation
L'afficheur permet d'accéder aux paramètres de la centrale. Le système NETLINK donne accès à la gestion locale avec NET-NODE ou à la gestion à distance avec NET-COM, selon les équipements installés.
Produits associés et compatibilités
Questions fréquentes
NET-CPU EVO alimente-t-il directement le moteur ?
Le moteur se raccorde au module de puissance NET-M230-I associé. NET-CPU EVO assure le contrôle de l'ensemble.
NET-COM est-il obligatoire ?
Il complète l'installation pour les fonctions à distance. Le contrôle de l'automatisme ne nécessite pas cette passerelle ; les fonctions connectées demandent les interfaces et services adaptés.
677660
- Type de produit
- Module de contrôle, circuit seul
- Programmation
- Afficheur, plus de 150 paramètres
- Récepteur radio
- 433,92 MHz, jusqu'à 200 télécommandes
- Alimentation du module
- 24 V, alimentation adaptée distincte
- Modules de puissance associés
- 1 ou 2 NET-M230-I
- Entrées programmables
- 12, avec 4 bornes COM
- Sorties relais
- 4 contacts non alimentés, max. 6 A / 250 V AC / 30 V DC
- Sorties 24 V programmables
- 5
- Alimentation des accessoires
- 24 V DC, max. 1 A
- Connectivité
- NETLINK : NET-NODE et NET-COM compatibles
