Obtenir un contact non alimenté
Le relais convertit la sortie de commande compatible en contact NO ou NC. L'équipement commandé conserve sa propre alimentation.
chevron_left
chevron_right
OUTPUT EXP 24V - Module de conversion des contacts secs pour les sorties 24V DC
OUTPUT EXP 24V - Module de conversion des contacts secs pour les sorties 24V DC
Vente uniquement aux professionnels

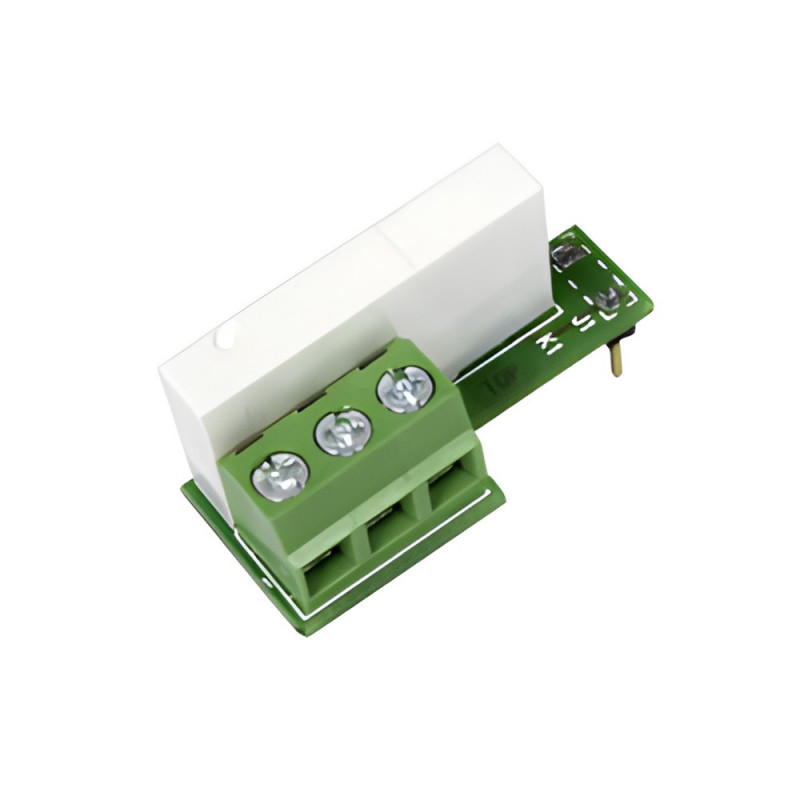

OUTPUT EXP 24V, conversion d'une sortie 24 V en contact sec
OUTPUT EXP 24V permet de disposer d'un contact relais à partir d'une sortie 24 V compatible de la centrale NET. Ce module enfichable complète le raccordement des accessoires qui demandent un contact non alimenté.
Contact secNO / NC / commun
30 V DC max.Tension du contact
2 A max.Charges résistives
Caractéristiques techniques de OUTPUT EXP 24V
Réf. 677670Module de conversion en contact secType de produit
20-30 V DCAlimentation du relais
NO / NC / communContacts disponibles
30 V DCTension maximale du contact
2 A, charges résistives uniquementCourant maximal du contact
NET24N et NET230NCentrales illustrées
Enfichable dans la borne adaptéeMontage
Préparer votre installation
Conseil techniqueSortie de la centraleChoisir une sortie et une configuration prévues pour le module.
Charge commandéeRespecter 30 V DC et 2 A maximum pour les charges résistives.
Aucune tension secteurNe pas raccorder 120 ou 230 V AC sur le contact du relais.
Présentation de OUTPUT EXP 24V
Conversion d'une sortie 24 V en contact sec
Les fonctions de OUTPUT EXP 24V
Respecter les limites du relais
Le contact accepte au maximum 30 V DC et 2 A pour les charges résistives. Il ne doit pas recevoir une alimentation 120 ou 230 V AC.
Adapter la sortie choisie
Le module se branche dans la borne correspondant à l'application. La fonction dépend du paramétrage de la sortie de la centrale NET24N ou NET230N.
Produits associés et compatibilités
Questions fréquentes
Peut-on commuter une lampe 230 V avec ce module ?
Non. Le contact est limité à 30 V DC et la notice interdit le raccordement de 120 ou 230 V AC.
Le contact fournit-il une alimentation 24 V ?
Il s'agit d'un contact sec NO/NC. L'accessoire commandé demande une alimentation adaptée distincte.
677670
- Type de produit
- Module de conversion en contact sec
- Montage
- Enfichable dans la borne adaptée
- Alimentation du relais
- 20-30 V DC
- Contacts disponibles
- NO / NC / commun
- Tension maximale du contact
- 30 V DC
- Courant maximal du contact
- 2 A, charges résistives uniquement
- Centrales illustrées
- NET24N et NET230N
