GEKO/X/BLA - Bras long aluminium portail | DEA

GEKO/X/BLA Bras long pour GEKO en aluminium

Vente uniquement aux professionnels

Description
Fiche technique

Référence 629268 · DEA GEKO/X/BLA

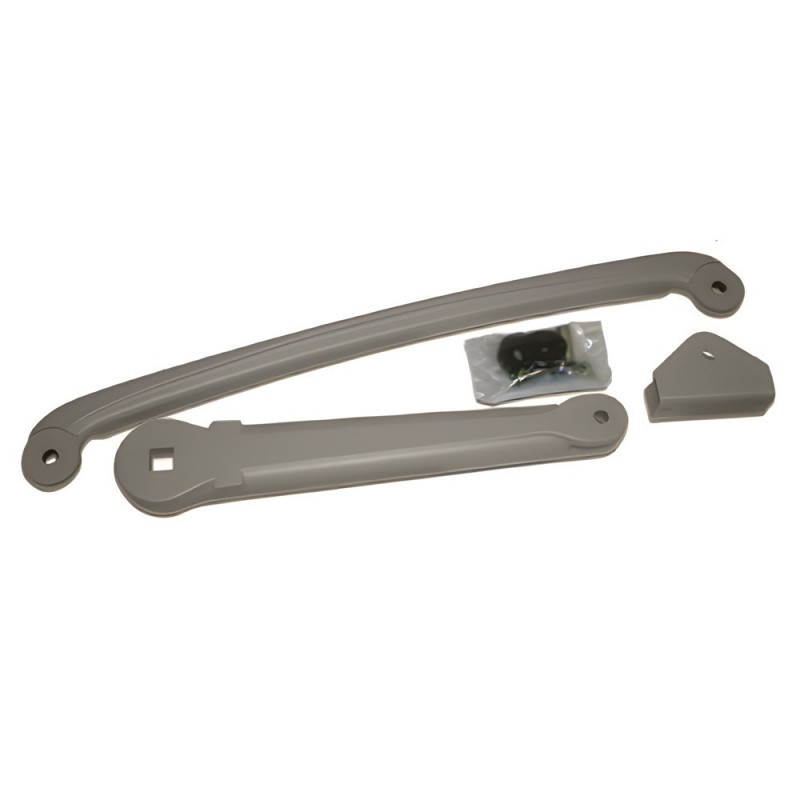

GEKO/X/BLA, bras long en aluminium

GEKO/X/BLA est notre bras long articulé en aluminium pour GEKO/X. Il transmet le mouvement du moteur au vantail. Sa géométrie allongée doit être choisie selon le déport des gonds et le dégagement disponible autour du pilier.

AluminiumConstruction du bras

LongGéométrie

360 / 600 mmCotes des segments

Caractéristiques techniques de GEKO/X/BLA

Réf. 629268

Bras long articuléType

AluminiumMatériau

GEKO/XMotorisation compatible

360 / 600 mmCotes des deux segments

Préparer votre installation

Conseil technique

Choisir selon le pilierMesurez le déport des gonds et contrôlez le passage du coude du bras pendant l'ouverture.

Vérifier le dimensionnementLa longueur et le poids du vantail, sa prise au vent et les limites de la motorisation restent déterminants pour le choix de l'installation.

Présentation de GEKO/X/BLA

Bras long en aluminium

Les fonctions de GEKO/X/BLA

Une liaison articulée avec le vantail

Le bras accompagne la rotation du portail autour de ses gonds. Son articulation relie le moteur à la fixation du vantail et nécessite un espace libre sur toute la trajectoire.

Une géométrie longue

Les deux segments présentent les cotes 360 / 600 mm. Ces cotes servent à préparer l'implantation du bras ; elles ne doivent pas être additionnées pour définir une portée utile ou un déport maximal de pilier.

Une intégration avec GEKO/X

Associez GEKO/X/BLA à la motorisation GEKO/X et respectez les cotes de montage du modèle retenu. Vérifiez le mouvement à la main, moteur déverrouillé, avant la mise en service.
