Adapter la carte à l'opérateur
Choisissez la configuration correspondant à la motorisation : portail coulissant ou porte sectionnelle. Les fonctions utiles se préparent selon le type d'automatisme sélectionné.
chevron_left
chevron_right
NET724 EVO - Platine électronique
NET724 EVO - Platine électronique pour opérateurs de la série SPACE N - ADVANCE N et pour LIVI 3/24N/F (sans boîtier, circuit uniquement)
Vente uniquement aux professionnels

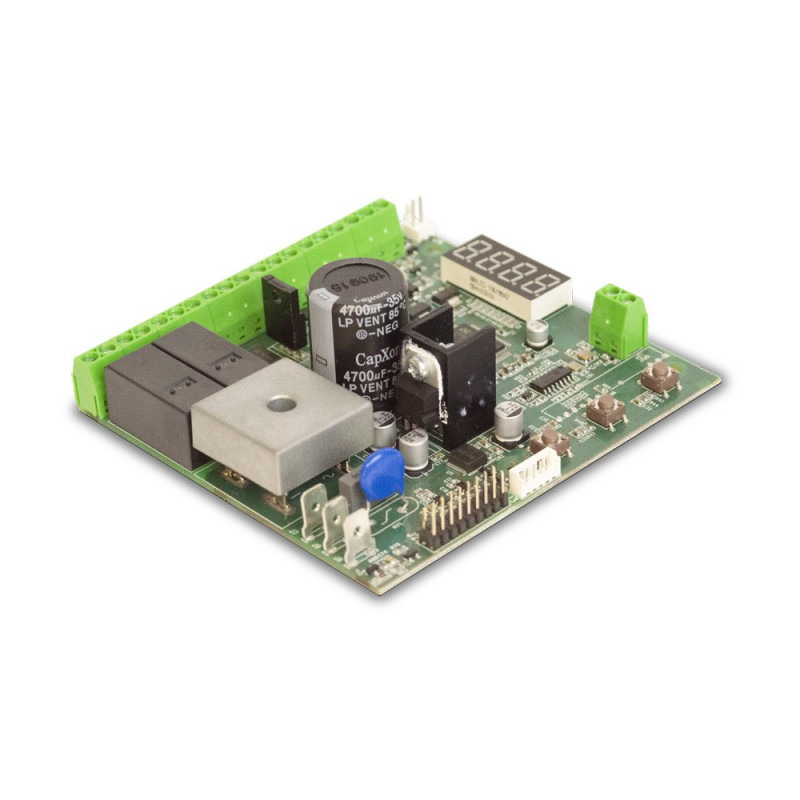

NET724 EVO, carte de commande pour un moteur 24 V
NET724 EVO pilote un moteur 24 V sur les opérateurs SPACE/N, ADVANCE/N et LIVI 4/24X/M compatibles. Sa programmation par afficheur permet d'adapter les entrées, les sorties et les paramètres au type de porte ou de portail installé.
1 moteurCommande en 24 V DC
200 télécommandesRécepteur intégré
Afficheur EVOProgrammation des fonctions
Caractéristiques techniques de NET724 EVO
Réf. 678301Circuit électronique seul, sans boîtierPrésentation
1 moteur 24 V DCMoteur commandé
SPACE/N, ADVANCE/N et LIVI 4/24X/M compatiblesOpérateurs associés
230-240 V AC, avec transformateur adaptéAlimentation de l'ensemble
433,92 MHzRécepteur radio
200Télécommandes mémorisables
HCS fixe, HCS Rolling Code, Dip-Switch, DARTCodages radio
24 V DC, max. 200 mAAlimentation auxiliaire
2 sorties 24 V DC, max. 5 W chacuneSorties configurables
Préparer votre installation
Conseil techniqueRéférence de l'opérateurVérifier SPACE/N, ADVANCE/N ou LIVI 4/24X/M et la version installée.
Transformateur et connecteursContrôler l'alimentation et les raccordements du circuit remplacé.
Type d'automatismeSélectionner la configuration et effectuer l'apprentissage et les essais.
Présentation de NET724 EVO
Carte de commande pour un moteur 24 V
Les fonctions de NET724 EVO
Configurer commandes et sécurités
Les entrées et sorties configurables permettent de préparer les commandes et les accessoires de l'installation. Leur fonction doit correspondre au schéma et aux réglages de la carte.
Faciliter la programmation
L'afficheur donne accès aux paramètres et aux messages d'état. NET-NODE 2.0 se connecte par sa partie enfichable ; la première version NET-NODE n’est pas compatible. Le document de câblage joint précise ce raccordement.
Produits associés et compatibilités
Questions fréquentes
NET724 EVO commande-t-elle deux moteurs ?
Cette carte est prévue pour un moteur 24 V. Les centrales NET24N répondent à des applications compatibles à un ou deux moteurs.
Est-elle interchangeable avec toutes les anciennes cartes NET724 ?
Le choix se fait avec la référence de l'opérateur, la version et les connecteurs. Identifiez ces éléments avant de remplacer la carte.
678301
- Alimentation auxiliaire
- 24 V DC, max. 200 mA
- Présentation
- Circuit électronique seul, sans boîtier
- Moteur commandé
- 1 moteur 24 V DC
- Récepteur radio
- 433,92 MHz
- Télécommandes mémorisables
- 200
- Codages radio
- HCS fixe, HCS Rolling Code, Dip-Switch, DART
- Alimentation de l'ensemble
- 230-240 V AC, avec transformateur adapté
- Opérateurs associés
- SPACE/N, ADVANCE/N et LIVI 4/24X/M compatibles
- Sorties configurables
- 2 sorties 24 V DC, max. 5 W chacune
- Interface Bluetooth
- NET-NODE 2.0 uniquement, connexion enfichable
